前 言
JB/T4730.1—4730.6—2005《承壓設備無損檢測》分為六個部分：
——第1部分：通用要求；
——第2部分：射線檢測；
——第3部分：超聲檢測；
——第4部分：磁粉檢測；
——第5部分：滲透檢測；
——第6部分：渦流檢測。
本部分為JB/T4730.1—4730.6—2005的第3部分：超聲檢測。本部分主要根據國內多年的研究成果和應用經驗，參考ASTM《鍋爐壓力容器規范》第V卷和JIS標準規范以及行業反饋意見進行修訂。本部分與JB4730—1994相比主要變化如下：
1、對壁厚小于3倍近場區工件材質衰減系數公式進行修正；增加了奧氏體不銹鋼和雙相不銹鋼板、鋁及鋁合金板材、鈦及鈦合金板材超聲檢測內容；統一了爆炸和軋制復合鋼板超聲檢測內容。
2、將鋼制承壓設備對接焊接接頭超聲檢測范圍擴大到6mm—400mm，對對接焊接接頭超聲檢測試塊進行了局部調整；增加了鋼制承壓設備對接焊接接頭超聲檢測等級分類的內容；增加了T型烘干焊接接頭以及奧氏體不銹鋼承壓對接接頭的超聲檢測內容。
3、增加了壁厚大于或等于4mm，外徑為32mm-159mm或壁厚為4mm-6mm，外徑大于或等于159mm的鋼制承壓設備管子，壓力管道環向?qū)咏宇^超聲檢測內容；增加了壁厚大于或等于5mm，外徑為80 mm -159 mm或壁厚為5 mm -8 mm，外徑大于或等于159 mm的鋁及鋁合金環向?qū)雍附咏宇^超聲檢測內容。
4、增加了在用承壓設備超聲檢測內容。
本部分附錄A至附錄L為規范性附錄；附錄M、附錄N為資料性附錄。
本部分由全國鍋爐壓力容器標準化技術委員會（SAC/TC 262）提出。
本部分由全國鍋爐壓力容器標準化技術委員會（SAC/TC 262）歸口。
本部分主要起草人：袁榕、姚志忠、康紀黔、閻長周、肖家偉、許遵言、潘榮寶、陳程玉。
承壓設備無損檢測
第3部分：超聲檢測
3 一般要求
3．1 超聲檢測人員
超聲檢測人員的一般要求應符合JB/T4730.1的有關規定。
3．2 檢測設備
3．2．1 超聲檢測設備均應具有產品質量合格證或合格和證明文件。
3．2．2 探傷儀、探頭和系統性能
3．2．2．1 探傷儀
采用A型脈沖反射式超聲波探傷儀，其工件頻率范圍為0.5-10MHz，儀器至少在熒光屏滿刻度的80%范圍內呈線性顯示。探傷儀應具有80dB以上的連續可調衰減器，步進級每檔不大于2dB，其精度為任意相鄰12dB誤差在±1dB以內，最大累計誤差不超過1dB。水平線性誤差不大于1%，垂直線性誤差不大于5%。其余指標應符合JB/T10061的規定。
3．2．2．2 探頭
3．2．2．2．1 晶片面積一般不應大于500mm²，且任一邊長原則上不大于25mm。
3．2．2．2．2 單斜探頭聲束軸線水平偏離角不應大于2º，主聲束垂直方向不應有明顯的雙峰。
3．2．2．3 超聲探傷儀和探頭的系統性能
3．2．2．3．1 在達到所探工件的最大檢測聲程時，其有效靈敏度余量應不小于10dB。
3．2．2．3．2 儀器和探頭的組合頻率與公稱頻率誤差不得大于±10%。
3．2．2．3．3 儀器和直探頭組合的始脈沖寬度（在基準靈敏度下）：對于頻率為5MHz的探頭，其占寬不得大于10mm；對于頻率為2.5MHz的探頭，其占寬不得大于15mm。
3．2．2．3．4 直探頭的遠場分辨力應不小于30dB，斜探頭的遠場分辨力應不小于6dB。
3．2．2．3．5 儀器和探頭的系統性能應按 JB/T9214和JB/T10062的規定進行測試。
3．3 超聲檢測一般方法
3．3．1 檢測準備
3．3．1．1 承壓設備的制造、安裝和在用檢驗中，超聲檢測的檢測時機及抽檢率的選擇等應按相關法規、標準及有關技術文件的規定。
3．3．1．2 所確定檢測面應保證工件被檢部分均能得到充分檢查。
3．3．1．3 焊縫的表面質量應經外觀檢測合格。所有影響超聲檢測的銹蝕、飛濺和污物等都應予以清除，其表面粗糙度應符合檢測要求。表面的不規則狀態不得影響檢測結果的正確性和完整性，否則應做適當?shù)奶幚怼?br />
3．3．2 掃查復蓋率
為確保檢測時超聲聲束能掃查到工件的整個被檢區域，探頭的每次掃查復蓋率應大于探頭直徑的15%。
3．3．3 探頭的移動速度
探頭的掃查速度不應超過150mm/s。當采用自動報警裝置掃查時，不受此限。
3．3．4 掃查靈敏度
掃查靈敏度通常不低于基準靈敏度。
3．3．5 耦合劑
應采用透聲性好，且不損傷檢測表面的耦合劑，如機油、漿糊、甘油和水等。
3．3．6 靈敏度補償
a）、耦合補償
在檢測和缺陷定量時，應對由表面粗糙度引起的耦合損失進行補償。
b）、衰減補償
在檢測和缺陷定量時，應對材質衰減引起的檢測靈敏度下降和缺陷定量誤差進行補償。
c）、曲面補償
對于探測面是曲面的工件，應采用曲率半徑與工件相同或相近的試塊,通過對比試驗進行曲率補償。
3．4 系統校準和復核
3．4．1 一般要求
系統校準應在標準試塊上進行，校準中應使探頭主聲束垂直對準反射體的反射面，以獲得穩定的和最大的反射信號。
3．4．2 儀器校準
每隔三個月至少對儀器的水平線性和垂直線性進行一次測定，測定方法按JB/T10061的規定。
3．4．3 新購探頭測定
新購探頭應有探頭性能參數說明書，新探頭使用前應進行前沿距離、K值、主聲束偏離、靈敏度余量和分辨力等參數的測定。測定應按JB/T10062的有關規定進行，并滿足其要求。
3．4．4 檢測前儀器和探頭系統測定
3．4．4．1 使用儀器—— 斜探頭系統，檢測前應測定前沿距離、K值和主聲束偏離，調節或復核掃描量程和掃查靈敏度。
3．4．4．2 使用儀器——直探頭系統，檢測前應測定始脈沖寬度、靈敏度余量和分辨力，調節或復核掃描量程和掃查靈敏度。
3．4．5 檢測過程中儀器和探頭系統的復核
遇有下述情況應對系統進行復核：
a）、校準后的探頭、耦合劑和儀器調節旋紐發生改變時；
b）、檢測者懷疑靈敏度有變化時；
c）、連續工作4小時以上時；
d）、工作結束時。
3．4．6 檢測結束前儀器和探頭系統的復核
a）、每次檢測結束前，應對掃描量程進行復核。如果任意一點在掃描線上的偏移超過掃描讀數的10%，則掃描量程應重新調整，并對上一次復核以來所有的檢測部位進行復核。
b）、每次檢測結束前，應對掃查靈敏度進行復核。一般對距離——波幅曲線的校核不應少于3點。如曲線上任何一點幅度下降2 dB，則應對上一次復核以來所有的檢測結果進行復檢；如幅度上升2 dB，則應對所的的記錄信號進行重新評定。
3．4．7 校準、復核的有關注意事項
校準、復核和對儀器進行線性檢測時，任何影響儀器線性的控制器（如抑制或?yàn)V波開關等）都應放在“關”的位置或處于最低水平上。
3．5 試塊
3．5．1 標準試塊
3．5．1．1 標準試塊是指本部分規定的用于儀器探頭系統性能校準和檢測校準的試塊，本部分采用的標準試塊有：
a）、鋼板用標準試塊：CBI、CBII；
b）、鍛件用標準試塊：CSI、CSII、CSIII；
c）、焊接接頭用標準試塊：CSK-IA、CSK-IIA、CSK-IIIA、CSK-IVA。
3．5．1．2 標準試塊應采用與被檢工件聲學性能相同或近似的材料制成。該材料用直探頭檢測時，不得有大于或等于Φ2mm平底孔當量直徑的缺陷。
3．5．1．3 標準試塊尺寸精度應符合本部分的要求，并應經計量部門檢定合格。
3．5．1．4 標準試塊的其他制造要求應符合JB/T10063和JB/T7913的規定。
3．5．2 對比試塊
3．5．2．1 對比試塊是指用于檢測校準的試塊。
3．5．2．2 對比試塊的外形尺寸應能代表被檢工件的特征，試塊厚度應與被檢工件的厚度相對應。如果涉及到兩種或兩種以上不同厚度部件焊接接頭的檢測，試塊的厚度應由其最大厚度來確定。
3．5．2．3 對比試塊反射體的形狀、尺寸和數量應符合本部分的規定。
4 承壓設備用原材料、零部件的超聲檢測和質量分級
4．1 承壓設備用鋼板超聲檢測和質量分級
4．1．1 范圍
本條適用于板厚為6mm-250mm的碳素鋼、低合金鋼制承壓設備用板材的超聲檢測和質量分級。
奧氏體鋼板材、鎳及鎳合金板材以及雙相不銹鋼板材的超聲檢測也可參照本章執行。
4．1．2 探頭選用
4．1．2．1 探頭選用應按表1的規定進行。
表1 承壓設備用板材超聲檢測探頭選用
|
板厚mm |
采用探頭 |
公稱頻率MHz |
探頭晶片尺寸 |
|
6-20 |
雙晶直探頭 |
5 |
晶片面積不小于150mm² |
|
＞20-40 |
單晶直探頭 |
5 |
Φ14mm -Φ20mm |
|
＞40-250 |
單晶直探頭 |
2．5 |
Φ20mm-Φ25mm |
4．1．2．2 雙晶直探頭性能應符合附錄A（規范性附錄）的要求。
4．1．3 標準試塊
4．1．3．1 用雙晶直探頭檢測厚度不大于20 mm的鋼板時，采用如圖1所示的CBI標準試塊。
4．1．3．2 用單直探頭檢測厚度大于20 mm的鋼板時，CSII 標準試塊應符合圖2和表2的規定。試塊厚度應與被檢鋼板厚度相近。如經合同雙方協商同意，也可采用雙晶直探頭進行檢測。
圖1 CBI標準試塊
圖2 CBII標準試塊
表2 CBII標準試塊
|
試塊編號 |
被檢鋼板厚度 |
檢測面到平底孔的距離S |
試樣厚度T |
|
CBII -1 |
＞20-40 |
15 |
≥20 |
|
CBII -2 |
＞40-60 |
30 |
≥40 |
|
CBII -3 |
＞60-100 |
50 |
≥65 |
|
CBII -4 |
＞100-160 |
90 |
≥110 |
|
CBII -5 |
＞160-200 |
140 |
≥170 |
|
CBII -6 |
＞200-250 |
190 |
≥220 |
4．1．4 基準靈敏度
4．1．4．1 板厚不大于20mm時，用CBII試塊將工件等厚度部位第一次底波高度調整到滿刻度的50%，再提高10 dB作為檢測靈敏度。
4．1．4．2 板厚大于20mm時，應將CBII試塊Φ5平底孔第一次反射波高調整到滿刻度的50%作為檢測靈敏度。
4．1．4．3 板厚不小于探頭的3倍近場區時，也可取鋼板無缺陷的完好部位的第一次底波來校準靈敏度，其結果應與4．1．4．2條的要求相一致。
4．1．5 檢測方法
4．1．5．1 檢測面
可選鋼板的任一軋制表面進行檢測。若檢測人員認為需要或設計上有要求時，也可選鋼板的上、下兩軋制表面分別進行檢測。
4．1．5．2 耦合方式
耦合方式可采用直接接觸法或液浸法。
4．1．5．3 掃查方式
a）、探頭沿垂直于于壓延方向，間距不大于100mm的平等線進行掃查。在鋼板剖口預定線兩側各50mm（當板厚超過100mm時，以板厚的一半為準）內應作100%掃查，掃查示意圖如圖3。
圖3 探頭掃查示意圖
b）、根據合同、技術協議書或圖樣的要求，也可進行其它形式的掃查。
4．1．6 缺陷的測定與記錄
4．1．6．1 在檢測過程中，發現下列三種情況之一者即作為缺陷：
a）、缺陷第一次反射波（F1）波高大于或等于滿刻度的50%，即F1≥50%。
b）、當?shù)酌娴谝淮畏瓷洳ǎ˙1）波高未達到滿刻度時，缺陷第一次反射波（F1）波高與底面第一次反射波（B1）波高之比大于或等于50%，即B1＜100%，而F1/B1≥50%。
c）、底面第一次反射波（B1）波高低于滿刻度的50%，即B1＜50%。
4．1．6．2 缺陷的邊界或指示長度的測定方法
a）、檢驗出缺陷后，應在它的周圍繼續進行檢驗，以確定缺陷的范圍。
b）、用雙晶片探頭確定缺陷的邊界或指示長度時，探頭的移動方向應與探頭的隔聲層相垂直，并使缺陷波下降到基準靈敏度條件下熒光屏滿刻度的25%或使缺陷第一次反射波高與底面第一次反射波高之比為50%。此時，探頭中心的移動距離即為缺陷的指示長度，探頭中心點即為缺陷的邊界點。兩種方法測得的結果以較嚴重者為準。
c）、用單直探頭確定缺陷邊界或指示長度時，移動探頭。使缺陷第一次反射波波高下降到基準靈敏度條件下熒光屏滿刻度的25%或使缺陷第一次反射波波高與底面第一次反射波高為50%。此時，探頭中心移動距離即為缺陷的指示長度，探頭中心即為缺陷的邊界點。兩種方法測得的結果以較嚴重者為準。
d）、確定4．1．6．1 c中缺陷的邊界范圍或指示長度時，移動探頭（單直探頭或雙直探頭）使底面第一次反射波升高到熒光屏滿刻度的50%。此時探頭中心移動距離即為缺陷的指示長度，探頭中心點即為缺陷的邊界點。
e）、當板厚較薄，確需采用第二次缺陷波和第二次底波來評定缺陷時，基準備就緒靈敏度應以相應的第二次反射波來校準。
4．1．7 缺陷的評定規則
單個缺陷按其指示的最大長度作為該缺陷的指示長度，若單個缺陷的指示長度小于40 mm時，可不作記錄。
4．1．7．2 單個缺陷指示面積的評定規則
a）、一個缺陷按其指示的面積作為該缺陷的單個缺陷的單個指示面積。
b）、多個缺陷其相鄰間距小于100mm或間距小于相鄰小缺陷的指示長度（取其較大值）時，以各缺陷面積之和作為單個缺陷指示面積。
c）、指示面積不計的單個缺陷見表3。
表3 鋼板質量分級
|
等級 |
單個缺陷的指示長度mm |
單個缺陷的指示面積cm² |
在任一1 m×1 m檢驗面積內存在的缺陷面積百分比/% |
以下單個缺陷指示面積不記/ cm² |
|
I |
＜80 |
＜25 |
≤3 |
＜9 |
|
II |
＜100 |
＜50 |
≤5 |
＜15 |
|
III |
＜120 |
＜100 |
≤10 |
＜25 |
|
IV |
＜150 |
＜100 |
≤10 |
＜25 |
|
V |
超過IV級者 |
4．1．7．3 缺陷面積百分比的評定規則
4．1．7．4 在任1m×1m檢測面積內，按缺陷面積所占的百分比來確定。如鋼板面積小于1m×1m，可按比例折算。
4．1．8 鋼板質量分級
4．1．8．1 鋼板質量分級見表3。
4．1．8．2 在坡口預定線兩側各50mm（板厚大于100mm時，以板厚的一半為準）內，缺陷的指示長度大于或等于50mm時，應評為V級。
4．1．8．3 在檢測過程中，檢測人員如確認鋼板中有白點、裂紋等危害性缺陷存在時，應評為V級。
4．1．9 橫波檢測
4．1．9．1 在檢測過程中對缺陷有疑問或合同雙方技術協議中有規定時，可采用橫波檢測。
4．1．9．2 鋼板橫波檢測應按附錄B（規范性附錄）進行。
8 超聲檢測報告
超聲檢測報告至少應包括以下內容：
a）、委托單位；
b）、被檢工件：名稱、編號、規格、材質、坡口型式、焊接方法和熱處理狀態；
c）、檢測設備：探傷儀、探頭、試塊；
d）、檢測規范：技術等級、探頭K值、探頭頻率、檢測面和檢測靈敏；
e）、檢測部位及缺陷的類型、尺寸、位置和分布的應在草圖上予以標明，如有因幾何開關限制而檢測不到的部位，也應加以說明；
f）、檢測結果及質量分級、檢測標準名稱和驗收等級；
g）、檢測人員和責任人員簽字及其技術資格；
h）、檢測日期。
附錄A
（規范性附錄）
雙晶片直探頭性能要求
A1 距離—波幅特性曲線
采用本部分圖2試塊，在各個厚度上測定其回波高度（dB），作出如圖A1所示的特性曲線，該特性曲線必須滿足下述條件：
a、 在厚度19mm上的回波高度，與最大回波高度差應在3dB～-6dB的范圍內。
b 、 在厚度3mm上的回波高度，與最大回波高度差應在3dB～-6dB的范圍內。
A2 表面回波高度
直接接觸法測得的表面回波高度，應比最大回波高度低40dB以上。
A3 檢出靈敏度
移動探頭對準圖A-2試塊ф5.6mm平底孔，其回波高度與最大回波高度差應在-10dB±2dB的范圍內。
A4 有效波束寬度
對準圖A-2試塊ф5.6mm平底孔，與聲波分割面平行地移動探頭，按6 dB法測定波束寬度，對于承壓設備用的鋼板檢測，其有效值應大于16mm。
圖A-1 雙晶直探頭距離—波幅特性曲線

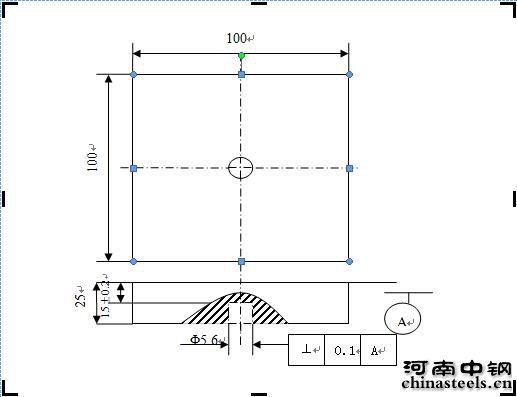

圖 A-2 測定儀器和探頭組合性能試樣
附錄B
（規范性附錄）
承壓設備用鋼板超聲橫波檢測
B．1 范圍
本附錄規定了用斜探頭（橫波）檢測鋼板中非夾層性缺陷的超聲檢測方法，并將其作為直探頭檢測的補充。
B．2 檢測裝置
B．2．1 原則上選用K1斜探頭，圓晶片直徑應在13 mm -25 mm之間，方晶片面積應不小于200 mm²。如有特殊需要也可選用其他尺寸和K值的探頭。
B．2．2 檢測頻率為2MHz-5MHz。
B．3 對比試塊
B．3．1 對比試塊用鋼板應與被檢鋼板厚度相同，聲學特性相同或相似。
B．3．2 對比試塊上的人工缺陷反射體為V形槽，角度為60º，槽深為板厚的3%，槽的長度至少為25 mm。
B．3．3 對比試塊的尺寸、V形槽位置應符合圖B．1的規定。
圖B．1 對比試塊
B．3．4 對于厚度超過50 mm的鋼板，要在鋼板的底面加工第二個如B．3．3所述的校準槽。
B．4 基準靈敏度的確定
B．4．1 厚度小于或等于50 mm的鋼板
B．4．1．1 把探頭置于試塊有槽的一面，使聲束對準槽的寬邊，找出第一個全跨距反射的最大波幅，調整儀器，使該反射波的最大波幅為滿刻度的80%，在熒光屏上記錄下該信號的位置。
B．4．1．2 移動探頭，得到第二個全跨距信號，并找出信號最大反射波幅，記下這一信號幅值點在熒光屏的位置，將熒光屏上這兩個槽反射信號幅值點連成一直線，此線即為距離——波幅曲線。
B．4．2 厚度大于50 mm至150 mm的鋼板
B．4．2．1 將探頭聲束對準試塊背面的槽，并找出第一個1/2跨距反射的最大波幅。調節儀器，使反射波幅為滿刻度的80%，在熒光屏上記下這個信號的位置。不改變儀器調整狀態，在3/2跨距上重復該項操作。
B．4．2．2 不改變化儀器調整狀態，把探頭再次置于試塊表面，使波束對準試塊表面上的槽，并找出全跨距最大反射波的位置。在熒光屏上記下這一幅值點。
B．4．2．3 在熒光屏上將B．4．2．1和B．4．2．2所確定的點相連接，此線即為距離——波幅曲線。
B．4．3 厚度大于150 mm至250 mm的鋼板
B．4．3．1 把探頭置于試塊表面，使聲束對準試塊底面上的切槽，并找出第一個1/2跨距反射的最大幅度位置。調節儀器，使這一反射波為熒光屏滿刻度的80%，在熒光屏上記下這個幅值點。
B．4．3．2 不改變儀器的調整狀態，把探頭再次置于試塊表面，以全跨距對準切槽獲得最大反射，在熒光屏上記下這個幅值點。
B．4．3．3 在熒光屏上將B．4．3．1和B．4．3．2所確定的點連成一直線，此線即為距離——波幅曲線。
B．5 掃查方法
B．5．1 在鋼板的軋制面上以垂直和平行于鋼板主要壓延方向的格子線進行掃查，格子線中心距為200 mm。
B．5．2 當發現缺陷信號時，移動探頭使之能在熒光屏上得到最大反射。
B．5．3 對于波幅等于或超過距離——波幅曲線的缺陷顯示，應記錄其位置，并移動探頭使波幅降到滿刻度的25%來測量長度。對于波幅低于距離—波幅曲線的缺陷，當指示長度較長時，也可記錄備案。
B．5．4 在每一個記錄缺陷位置上，應以記錄缺陷中心起，在200mm×200 mm的區域作100%檢測。
B．6 驗收標準
等于或超過距離——波幅曲線的任何缺陷信號均應認為是不合格的。但是以縱波方法作輔助檢測時，若發現缺陷性質是分層類的，則應按縱波檢測的規定處理。
中華人民共和國國家標準
GB/T2970-2004
厚 鋼 板 超 聲 波 檢 驗 方 法
前 言
本標準代替GB / T 2970-1991《中厚鋼板超聲波檢驗方法》。
本標準與GB / T 2970-1991相比，主要變化如下：
——本標準適用范圍也可以包括奧氏體不銹鋼板；
——雙晶片直探頭可探厚度范圍由原20mm擴大到60mm；
——自動檢驗用試樣有較大簡化；
——雙晶直探頭性能要求有所改變；
——對鋼板中不允許存在的單個的缺陷的要求有所提高。
本標準附錄A為規范性附錄。
本標準由是國鋼鐵工業協會提出。
本標準由全國鋼標準化技術委員會歸口。
本標準起草單位：鋼鐵研究總院，冶金工業信息標準研究院。
本標準主要起草人：張廣純、張建衛、范弘、賈慧明、黃穎、董莉。
本標準所代替的歷次版本發布情況為：
——GB 2970-1982、GB 2970-1991。
厚 鋼 板 超 聲 波 檢 驗 方 法
1 范圍
本標準規定了厚鋼板超聲波檢驗對比試樣、檢驗儀器和設備、檢驗條件與方法、缺陷的測定與評定、鋼板的質量分級、檢驗報告等內容。
本標準適用范圍于厚度不小于6 mm的鍋爐、壓力容器、橋梁、建筑、造船、鋼結構、管線、模具等用途鋼板的超聲波檢驗。奧氏體不銹鋼板也可參照本標準。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB / T 8651 金屬板材超聲波探傷方法
GB / T 12604.1 無損檢測術語 超聲檢測
JB / T 1006 A型脈沖反射式超聲波探傷儀通用技術條件
JB 4730—1994 壓力容器無損檢測
3 一般要求
3．1 被檢板材表面應平整、光滑、厚度均勻，不應有液滴、油污、腐蝕和其他污物。
3．2 被檢板材的金相組織不應在檢驗時產生影響檢驗的干擾回波。
3．3 檢驗場地應避開強光、強磁場、強振動、腐蝕性氣體、嚴重粉塵等影響超聲波探傷儀穩定性或檢驗人員可靠觀察的因素。
3．4 從事鋼板超聲波檢驗人員應經過培訓，并取得權威部門認可的超聲探傷專業I級及其以上資格證書。簽發探傷報告者應獲得權威部門認可的超聲探傷專業II級及其以上資格證書。
3．5 檢驗方式可采用手工的接觸法、液浸法（包括局部液浸法和壓電探頭或電磁超聲探頭的自動檢驗法）。
3．6 所采用的超聲波型可為縱波、橫波和板波。
4 對比試樣
4．1 對比試樣材質、聲學性能應與被檢驗鋼板相同或相似，并應保證內部不存在影響檢驗的缺陷。
4．2 用雙晶直探頭檢驗厚度不大于60mm的鋼板時，所用對比試樣如圖1所示。
4．3 用單晶片直探頭檢驗鋼板時，對比試樣應符合圖2、表1和表2的規定。
4．4 用壓電或電磁超聲自動超聲檢驗方法時，試樣長邊應平行于壓延方向，端面應平直，厚度公差應小于板厚2%。人工缺陷的位置如圖3所示。
4．5 采用板波、橫波檢驗的對比試樣形式見GB / T 8651和JB 4730-1994附錄H。
注：垂直度а隨試塊厚度變化見表2。
圖2 單晶直探頭檢驗用對比試樣
表1 單晶片直探頭用對比試樣
|
試塊編號 |
被檢驗鋼板厚度 |
檢驗面到平底孔的距離S |
試樣厚度Y |
|
1 |
＞13-20 |
7 |
≥15 |
|
2 |
＞20-40 |
15 |
≥20 |
|
3 |
＞40-60 |
30 |
≥40 |
|
4 |
＞60-100 |
50 |
≥65 |
|
5 |
＞100-160 |
90 |
≥110 |
|
6 |
＞160-200 |
140 |
≥170 |
表2 垂直度а隨試樣厚度變化
|
試樣厚度 |
＞20-40 |
＞40-60 |
＞60-100 |
＞100-160 |
＞160-200 |
＞200 |
|
a |
0.15 |
0.20 |
0.25 |
0.30 |
0.40 |
0.55 |
鋼板壓延方向
注 1：1﹟、2﹟人工缺陷為人工平底槽，加云母焊合，埋藏深度為板厚的1/2，缺陷自身高度為0mm～0.3mm;3﹟為表面銑槽(槽深為3 mm);
注 2： 1﹟、2﹟、3﹟人工缺陷的長×寬為50 mm ×10mm；
注 3：根據探傷模式的不同，可在適當位置增加適當數量直徑為5 mm的當量平底孔（孔深按表1） 。
圖3 自動超聲檢驗用動態試樣
5 檢驗儀器和設備
5．1 探傷儀
所用探傷儀的性能應符合GB /T 8651或JB / T10061的有關規定。
5．2 換能器
5．2．1 壓電直探頭的選用如表3。
不管選用哪種探頭，都要保證有效探測區。板厚大于60mm時，若雙晶片直探頭性能指標能達到單晶片直探頭，也可選用雙晶片直探頭。
表3的應用
|
板厚/mm |
所用探頭 |
探頭標稱頻率/MHz |
|
6-13 |
雙晶片直探頭 |
5 |
|
＞13-60 |
雙晶片直探頭或單晶片直探頭 |
≥2.0 |
|
＞60 |
單晶片直探頭 |
≥2.0 |
5．2．2 雙晶片直探頭的性能應符合附錄A的要求。
5．2．3 當采用板波法進行探傷時，波型、波模及檢驗方法的選擇應符合GB /T 8651的要求。
5．2．4 當采用橫波探傷時，可參照J(rèn)B 4730 – 1994的附錄H。
6 檢驗條件和方法
6．1 原則上在鋼板上加工完畢后進行，也可在軋制后進行。
6．2 檢驗面
可以從鋼板任一軋制面進行檢驗，被檢驗鋼板的表面應平整，應清除影響檢驗的氧化皮、腐蝕、油污等。
6．3 檢驗靈敏度
6．3．1 用壓電探頭時，檢驗靈敏度應計入對比試樣與被檢驗鋼板之間的表面耦合聲能損失（dB）。
6．3．2 用雙晶片直探頭檢驗時，用圖1試樣或在同厚度鋼板上將第一次底波高度調整到滿刻度的50%，再提高靈敏度10 dB作為檢驗靈敏度。
6．3．3 用單晶片直探頭檢驗時，靈敏度按圖2試樣平底孔的第一次反射波高等于滿刻度的50%來校準。
6．3．4 板厚大于探頭3倍近場區時，檢驗靈敏度用計算法、通過第一次底面回波高度來確定。
6．3．5 在動態狀況下，也可利用4.4中所述的動態試樣中相應的缺陷，在無雜波的情況下，使人工缺陷反射波高不低于儀器熒光屏刻度的50%，再提高10 dB作為檢驗靈敏度。
6．4 探頭掃查形式
6．4．1 用壓電探頭時，探頭沿垂直于鋼板壓延方向、間距不大于100 mm的平等線進行掃查；在鋼板周圍50 mm（板厚大于100 mm時，取板厚的一半）及坡口預定線（由供需雙方在合同或技術協議中確定具體位置）兩側各25 mm內沿周邊進行掃查。
6．4．2 用雙晶片探頭時，探頭隔聲層應與壓延方向平行（垂直于壓延方向掃查）。
6．4．3 根據合同或技術協議或圖紙要求，也可進行其他形式的掃查或100%掃查。
6．4．4 自動檢驗也可沿平行于鋼板壓延方向掃查。
6．5 檢驗速度
檢驗速度應不影響探傷，但在使用不帶自動報警功能的探傷裝置進行掃查時，檢驗速度不大于200mm/s。
7 缺陷的測定與評定
7．1 在檢驗過程中，發現下列情況應記錄
7．1．1 缺陷第一次反射波（F1）波高大于或等于滿刻度的50%。
7．1．2 當?shù)酌娴谝淮畏瓷洳ǎ˙1）波高未達到滿刻度時，缺陷第一次反射波（F1）波高與底面第一次反射波（B1）波高之比大于或等于50%。
7．1．3 當?shù)酌妫ɑ虬宥瞬浚┑谝淮畏瓷洳ǎ˙1）波高低于滿刻度的50%。
7．2 缺陷的邊界或指示長度的測定方法
7．2．1 檢驗出缺陷后，在周圍進行檢驗，以確定缺陷的延伸。
7．2．2 用雙晶片探頭確定缺陷的邊界或指示長度時，探頭移動方向應與探頭的隔聲層相垂直。
7．2．3 利用半波高度法確定缺陷的邊界或指示長度。
7．2．4 確定7．1．2中缺陷的邊界或指示長度時，移動探頭，將板底面（或端部）第一次反射波升高到檢驗靈敏度條件下熒光屏滿刻度的50%。此時，探頭中心點即為缺陷的邊界點。
7．2．5 采用自動超聲波方法檢驗時，發現可疑缺陷后，缺陷的定量定位可用手工方法進行。缺陷的指示長度及邊界的精確測定亦用人工方法。
7．3 缺陷指示長度的評定規則
單個缺陷按其表現的最大長度作為該缺陷的指示長度，若指示長度小于40 mm時，則其長度可不作記錄。
7．4 單個缺陷指示面積的評定規則
7．4．1 單個缺陷按其表現的面積作為該缺陷的單個面積指示面積。
7．4．2 當多個缺陷的相鄰間距小于100mm或間距小于相鄰缺陷（以指示長度來比較）的指示長度（取其較大值）時，其各塊缺陷面積之和也作為單個缺陷指示面積。
7．5 缺陷密集的評定規則
在任一1 m×1 m 檢驗面積內，按缺陷面積占的百分比來確定。
8 鋼板的質量分級
8．1 鋼板質量分級見表4。
8．2 在鋼板周邊50 mm（板厚大于100mm時，取板厚的一半）可檢驗區域內及坡口預定線兩側各25mm內，單個缺陷的指示長度不得大于或等于50mm。
表4 鋼板質量分級
|
級別 |
不允許存在的單個缺陷的指示長度/mm |
不允許存在的單個缺陷的指示面積/cm² |
在任一1 m×1 m檢驗面積內不允許存在的缺陷面積百分比/% |
以下單個缺陷指示面積不記/ cm² |
|
I |
≥80 |
≥25 |
＞3 |
＜9 |
|
II |
≥100 |
≥50 |
＞5 |
＜15 |
|
III |
≥120 |
≥100 |
＞10 |
＜25 |
|
IV |
≥150 |
≥100 |
＞10 |
＜25 |
9 檢驗報告
檢驗報告應包括下列內容：
a） 工件情況：材料牌號、材料厚度等；
b） 檢驗條件：探傷儀型號、探頭類型、探頭標稱頻率、晶片尺寸、耦合劑、對比試樣等；c） 檢驗結果：包括缺陷位置、缺陷分布示意圖、缺陷等級及其他；
d） 檢驗人員、報告簽發人的姓名及資格等極、檢驗日期、報告簽發日期等。
附錄A
（規范性附錄）
雙晶片直探頭性能要求
A．1探頭性能
A．1．1 距離—波幅特性曲線
用圖所示試樣測定每一厚度的回波高度，作出如圖A．1所示的特性曲線，其必須滿足下述條件：
A．1．1．1 要檢測的最大厚度的底面回波高度與最大回波高度差應在0dB～-6dB的范圍內。對于與具有距離幅度補償功能的儀器聯合使用的雙晶片直探頭，補嘗后要求檢測的最大厚度的底面回波高度與最大回波高度差也應在0dB～-6dB的范圍內。
A．1．1．2 距離為3mm處的回波高度與最大回波高度差應在0dB～-6dB的范圍內。對于與具有距離幅度補償功能的儀器聯合使用的雙晶片直探頭，補償后要求距離為3mm處的回波高度與最大回波高度差也應在0dB～-6dB的范圍內。
A．1．2 雙晶片探頭的表面泄露回波高度
直接接觸法測得的雙晶片探頭的表面泄露回波高度必須比最大回波高度低40dB。
A．1．3 檢出靈敏度（用圖A.2試樣測量）
圖A.2試樣平底孔的回波高度與最大回波高度差必須在-10dB±2dB的范圍內。
A．1．4 有效波束寬度
使探頭對準A.2試塊ф5.6mm平底孔，并平等于雙晶探頭的聲場分割面移動，測定最大回波高度兩側下降6 dB的范圍，全部寬度必須大于15mm。
L0 —— 圖1試樣中最大回波高度時的厚度； L —— 使用的最大厚度。
圖 A .1 距離—波幅特性曲線
注：圖中尺寸單位均為mm。
圖 A.2 測定儀器和探頭組合性能試樣
厚度≥6mm扁平產品超聲波檢驗方法（反射法）
EN10160：1999
1 范圍
本歐洲標準描述了用超聲波檢驗無涂層的扁平產品內部不連續（缺陷）的一個方法。它適用公稱厚度范圍為6mm-200mm的非合金或者合金鋼扁平產品，不包括奧氏體鋼或者奧氏體—鐵素體鋼。但是，只要噪聲信號和回波探測臨界值振幅之間的差值相對于規定極限足夠大，則本標準可以適用于后面這種類型的鋼材。
本標準按照第九款規定的準則，對扁平產品本體規定了四個質量等級（S0，S1，S2，S3），對邊緣規定了五個質量等級（E0，E1，E2，E3，E4）。
對其他的檢驗方法或檢驗設備，如果在本標準的條件下可獲得同樣結果的話，廠家也可以采用。在有沖突的情況下，僅以本標準定義的方法為準。
厚度小于6mm扁平產品的檢驗必須經相關方特殊同意。
通常在生產地點進行檢驗，或根據供貨方的許可。如果合同規定，檢驗可以在買方或其代表在場時進行。
2 參考標準
本標準使用了由其它出版社出版的注明日期或沒有注明日期的參考標準。這些參考標準在本文適當?shù)牡胤奖灰貌⑶伊谐隽顺霭嫔绲拿Q。對于注明日期的參考標準，本標準引用時僅使用其修補或修訂本。沒有注明日期的參考標準，僅使用其出版物的最新版本。
EN473，無損檢驗人員的資格和證明-總則
PrEN1330-4，無損檢驗-術語-第四部分；無損檢驗中使用的術語。
3 術語和定義
在PrEN1330-4中給出的定義和下列定義適用：
3.1內部不連續
在扁平產品厚度范圍內的任何缺陷，如平面或?qū)訝钊毕�、單面或多面夾雜帶或群。
注：本文中指的是不連續。
3.2缺陷
不可接受的內部不連續，即超過規定的最大尺寸或分布密度極限。
3.3分布密度
在每一規定的本體面積或每一規定邊緣區域的長度內，尺寸大于一個規定的最小尺寸和小于一個規定的最大尺寸的單個內部不連續點的數量。
3.4人工和輔助人工檢驗
有操作者使用一個或幾個超聲波探頭置于扁平產品表面進行檢驗，并且在鋼板表面進行適當?shù)膾呙�，通過直接觀察或通過固定的信號振幅顯示裝置，在顯示屏上目示檢查超聲波信號。
3.5自動或半自動檢測
采用機械的方法，使用一個或幾個超聲波探頭，在扁平產品表面制作適當?shù)膾呙杈�，通過電子方式評定超聲波指示信號。這樣的檢驗可以無需操作者參與，是完全自動化的，或由操作者完成基本的設備操作功能，即半自動檢驗。
4 原理
采用的原理是超聲波信號的反射（通常是縱向的），其平均方向垂直于產品表面。
檢測包括：
（a） 通過比較缺陷回波的高度與缺陷同深度處給定直徑的平底孔回波的高度來確定任一缺陷位置。
（b）然后確定缺陷區域，不連續區域由探頭中心位置確定，對應考慮缺陷回波高度為最大高度一半的缺陷（6dB方法）。
對所有厚度扁平產品的探測在第一超聲掃描中完成且僅從一側執行。
5 人員
檢驗由符合EN473要求的具有3級資格證書的人員來完成。
6 設備
6.1說明
探測設備應該配有一個示波器屏幕，可以跟蹤通過材料的超聲波的路徑。示波圖應該是清晰可見的，連續回波的對應峰值應該是明顯和非常清晰的；設備應適當校準過且裝有分貝標記的放大器。
可以使用帶顯示器的超聲檢測設備和刻有dB的放大控制裝置，或無顯示器的設備。無顯示器的設備應該能夠完成自動振幅檢測和評定，且其測量裝置應該是按dB校準。
應該可以調節放大率，功率和掃描基線。
設備至少包括一個探頭，它可以是一個單晶探頭，既可以發射又可以接收（單探頭），亦可是雙晶探頭（有獨立的發射——接收轉換器）。發射及接收的波的平均方向應垂直于產品的表面。
探頭應有一定的頻率及尺寸，以保證檢驗范圍內要求的靈敏度。
單探頭的盲區要求盡可能地小，也就是說：盲區應為扁平產品厚度的15%或15mm，取其較小者。雙晶探頭的焦點應適合扁平產品的厚度。
探頭的主要尺寸為直徑100mm至25mm，探頭的公稱頻率為2MHz到5MHz之間。如果滿足本標準的主要要求，較大尺寸和額定頻率超出2MHz至5MHz范圍之外的探頭可用于自動或半自動檢驗和或當扁平產品呈現出高衰減時。
如表1所示，探頭類型取決于產品的厚度。
表1——探頭的類型
扁平產品的公稱厚度
或任一缺陷區的深度mm |
探頭的類型 |
|
6≤e＜60 |
雙晶探頭 |
|
6≤e≤200 |
單或雙晶探頭a）b） |
a） 如有沖突，所用的探頭類型由協議規定。
b） 在用液浸法或水柱技術進行自動檢驗時，厚度小于60mm允許用單晶探頭。 |
探頭可以手持，亦可裝在連續檢測的設備之上，該設備的掃描速度足夠低，以便于確定缺陷位置，并考慮到屏幕顯示的滯后性，或者安裝一個缺陷顯示裝置。
當使用雙晶探頭時，兩個晶片的隔離層的方向,應垂直于掃描的方向。
設備的驗證工作,應按有關的國家標準進行。
6.2設備是調節
設備投入使用前要對掃描基線、功率及放大率的特別要求進行確定。將掃描基線調整到一個值，此值使得示波器屏幕上,發射回波與底面回波之間的距離,足以清晰地顯示出允許缺陷回波。
至少應顯示兩個底面回波。
功率與放大率的調節,應在無任何缺陷回波的完好區域上,同是4進行。第一次底面回波,可調至設備線性區域與屏幕高度相適應的最大波高（一般來說，在全屏幕高度的80%至100%之間）。
至少每隔8小時，應校正一次設備。
7 耦合條件——扁平產品的表面狀態
耦合介質，應保證探頭與扁平產品表面之間有充分的接觸，通常用水作介質，但供方可決定用其他耦合介質（如：油、糊狀物）。
表面狀態，應允許當探頭放在無內部缺陷的任何區域上時，可區分出至少兩次連續的底面回波；扁平產品，通常不需作任何特殊的表面處理，便可進行檢測。
8 掃描方法
8.1總則對扁平產品本體來說，檢測是基于統計方法，除非訂單中另有說明。按照質量等級，扁平產品的掃描按8.2或和8.3執行。在訂貨時經商定，可以提供特定區域或扁平產品本體的掃描，操作條件也應包含在協議中。
8.2扁平產品本體檢驗
8.2.1 S0及S1級的扁平產品
掃描包括，沿平行于扁平產品的邊緣200mm見方格子線進行的連續檢驗，或沿表面上均勻分布的平行線（或振動線），給出相同的控制程度。
8.2.2 S2及S3級的扁平產品
掃描包括，沿平行于扁平產品的邊緣100mm見方格子線進行的連續檢驗，或沿表面上均勻分布的平行線（或振動線），給出相同的控制程度。
8.3鋼板邊緣的檢驗
掃描包括表2對沿扁平產品四周邊緣的區域的全部檢測
表2扁平產品邊緣區域的寬度
|
扁平產品的厚度e，mm |
區域?qū)挾萴m |
6≤e＜50
50≤e＜100
100≤e≤200 |
50
75
100 |
9 步驟
9.1靈敏度和設置范圍
對每一種型號的探頭，應給出使用的曲線：
a） 底面回波高度變化隨扁平產品厚度變化的曲線；
b） 平底孔回波高度隨其深度、孔直徑變化的曲線；
——11mm孔適用于S0，S1，E0和E1級；
——8mm孔適用于S2，E2和E3級；
——5mm孔適用于S3和E4級；
孔的底部要盡可能平整，平行于超聲波入射面并且無顯著降低其超聲波反射能力的凹坑或劃痕標志。平底孔的直徑和凹口寬度允許偏差為+5%。只要使用同樣的設備/傳感器類型組合，選定凹口的長度和寬度提供一個基本上等同與從規定平底孔得到的超聲波信號反射，允許使用矩形槽。
當采用雙晶探頭檢驗時，對于所有質量等級，只用5mm直徑孔，因?yàn)橄鄳?yīng)于8mm和11mm直徑孔的特性曲線與底面回波曲線相互干擾、難以分清。
應采用試塊確定這些曲線（分度試塊測定底面回波高度變化的曲線；具有不同深度的平底孔的試塊用于 測定直徑為11mm、8mm和5mm的特性曲線）。試塊由組織均勻的碳鋼組成，每一條曲線至少應在探頭使用范圍內取5點確定。探頭生產廠可提供所有這些曲線。
這樣，對于給定厚度的扁平產品，此方法為：將底面回波高度調整到底面回波高度變化曲線上的某一值，并根據選定級別 ，將缺陷的回波高度與回波特性曲線（指11mm，8mm和5mm直徑孔）相比較。僅當缺陷的回波高度大于特性曲線的高度時，才將記為缺陷。
9.2不連續（ 缺陷）面積確定
9.2.1扁平產品本體檢驗
9.2.1.1用雙晶探頭檢驗
所有超出特性曲線的不連續（ 缺陷）區應使用6dB法來確定，也就是不連續（ 缺陷）范圍由不連續（ 缺陷）的反射高度等于底波最大高度一半時的探頭中心位置確定。接著，確定包含整個不連續（ 缺陷）的矩形，主要尺寸是不連續（ 缺陷）的寬度。這樣矩形的面積就可以計算出來了。
矩形的面積定義為不連續（缺陷）的面積S。如果兩個相鄰的不連續（缺陷）之間的距離小于或等于兩者間較小的長度時，這兩個不連續（缺陷）應考慮為一個不連續（缺陷），其面積為兩個不連續（缺陷）面積的總和。
9.2.1.2單探頭檢驗
檢驗包括：
a） S0和S1級的扁平產品：依照8.2.1中定義的方法確定面積。
b） S2和S3級的扁平產品：當使用5mm，8mm和11mm直徑孔的特性曲線進行檢測時，簡單計算不連續（缺陷）個數。
確定方法如下：
——對于S2級：確定出回波的高度大于11mm直徑特性曲線的不連續（缺陷）數量以及回波高度在8mm和11mm直徑孔特性曲線之間的不連續（缺陷）數量N2（表4）；
——對于S3級：確定出回波的高度大于8mm直徑特性曲線的不連續（缺陷）數量以及回波高度在5mm和8mm直徑孔特性曲線之間的不連續（缺陷）數量N3（表4）。
9.2.2邊緣檢驗
檢驗包括與扁平產品本體（9.2.1）同樣條件下，在8.3中所確定的不連續（缺陷）四周邊緣（或按照簡圖焊接區域）的整個表面進行掃查。
確定方法如下：
——平行于扁平產品邊緣方向的不連續（缺陷）最大尺寸L
max和最小尺寸L
min；
——不連續（缺陷）的面積（S）；
——每1米長度內小于最小面積（L
max）、大于最小尺寸L
min的不連續（缺陷）數量。
用6dB方法確定不連續（缺陷）的性質。
10 驗收標準
表3和表4按照探頭使用類型，給出了扁平產品本體4個質量等級的驗收標準（S0，S1，S2，S3），表5給出了5個邊緣等級（E0，E1，E2，E3，E4）（參看圖1）。
依照訂貨協議，可以供應與本體和/或四周邊緣具有不同的質量等級的扁平產品。
11 檢驗報告
當要求時，生產廠應提交的檢驗報告應至少包括以下幾點：
a） 參照的當前歐洲標準
b） 被檢驗扁平產品的參考數據（鋼級，熱處理狀態，表面狀態，尺寸）；
c） 超聲波探頭（類型，尺寸，頻率）和設備的特性；
d） 操作條件（耦合介質，掃描，采用的面積確定方法，設備的調節）；
e） 檢驗結果；
f） 特殊協議中所提的特殊點；
g） 檢驗報告日期。
表3 用雙晶探頭檢驗厚度，<60mm的扁平產品本體的驗收標準
等
級 |
不可接受的單個
不連續（缺陷）
mm² |
可接受的群集不連續（缺陷） |
|
|
考慮的面積ａ
mm² |
不允許超過的最大密度 |
S0
|
S﹥5000 |
1000＜S≤5000 |
在最密集出的1m×1m見方的
區域內：20 |
|
S1 |
S﹥1000 |
100＜S≤1000 |
在最密集出的1m×1m見方的
區域內：15 |
|
S2 |
S﹥100 |
5＜S≤100 |
在最密集出的1m×1m見方的
區域內：10 |
|
S3 |
S﹥50 |
20＜S≤50 |
在最密集出的1m×1m見方的
區域內：10 |
a） 上述群集（參看9.2）中每一個缺陷面積。
注意：對于缺陷尺寸，如果使用的方法是不用于6dB法的其它合適的方法，那么厚度≥60mm時此表亦可使用。
表4 用直探頭檢驗扁平產品本體的驗收標準
|
等級 |
不可接受的單個
不連續（缺陷） |
可接受的群集不連續（缺陷） |
考慮的尺寸ａ
（數值） |
不允許超過的最大數量 |
|
S0 |
S﹥5000 mm² |
1000＜S≤5000mm² |
在最密集出的1m×1m見方的區域內：20 |
|
S1 |
S﹥1000 mm² |
100＜S≤1000 |
在最密集出的1m×1m見方的區域內：15 |
|
S2 |
波高大于Φ11mm平底孔特性曲線的不連續（缺陷） |
N2
（Φ8mm-Φ11mm之間） |
在最密集出的1m×1m見方的區域內：10 |
|
S3 |
波高大于Φ8mm孔特性曲線的不連續（缺陷） |
N3
（Φ5mm-Φ8mm之間） |
在最密集出的1m×1m見方的區域內：10 |
a） 上述群集區每一個缺陷的尺寸（參看9.2）。
表5 檢驗扁平產品邊緣的驗收標準
|
|
允許的單個不連續
（缺陷）尺寸 |
考慮的最小不連續
（缺陷）尺寸 |
每一米長度內小于最大面積Smax且大于Lmin的不連續允許（缺陷）數 |
等
級 |
最大尺寸
Lmax
mm |
最大面積
Smax
mm² |
Lmin
mm |
|
E0 |
100 |
2000 |
50 |
6 |
|
E1 |
50 |
1000 |
25 |
5 |
|
E2 |
40 |
500 |
20 |
4 |
|
E3 |
30 |
100 |
15 |
3 |
|
E4 |
20 |
50 |
10 |
2 |
注：對于厚度≥60mm的產品，用11mm，8mm，5mm的平底孔特性曲線來計算缺陷數量。
——E3 缺陷回波高度在直徑為8mm和11mm的平底孔特性曲線之間的缺陷數量：3
——E4 缺陷回波高度在直徑為5mm和8mm的平底孔特性曲線之間的曲線數量：2
德國超聲波檢驗厚鋼板的技術交付條件
SEL072—77
1 適用范圍：
這些交付條件適用于厚鋼板，該厚鋼板是采用超聲波檢驗其內部缺陷的，例如分層和粗大夾雜。
2 概念：
根據這些交付條件進行的超聲波檢驗適用于厚鋼板，由制造廠在規定范圍內（見第4節）進行的超聲波檢驗（見第5節）能真正做到厚板中無缺陷。為此，將超聲波檢驗分為超聲波平面檢驗、邊緣檢驗和全面檢驗。
3 分類：
3．1 根據此供貨條件進行超聲波檢驗的厚鋼板的分類標準見表1和表2，并與檢驗方法無關，表1的分類適用于平面檢驗。表2的分類適用于邊緣檢驗。
3．2 根據表1或表2選擇等級是用戶所關心的。所以，在要考慮的說明或技術規程內的規定應該遵守（對此可看4.2.1和4.3.1節），在訂貨時必須規定，這些交付條件必須遵守附帶的有關鋼種的質量規范，同時必須確定厚板空間應該提供哪一類檢驗；
根據表1中的等級之一的超聲波平面檢驗（見4.2）節；
或者根據表2中等級之一的超聲波邊緣檢驗（見4.3節）；
或者根據表1和表2中等級之一的超聲波全面檢驗（見4.4節）。
如果在訂貨時并未明確規定采用那一類等級的話，一般可采用3級作為協定的等級。
4 要求：
4．1遵照表3的規定，厚板超聲波檢驗的要求必須指明厚板空間是作超聲波平面檢驗、超聲波邊緣檢驗還是全面檢驗（見3．2節）。
4．1．1平面檢驗是在鋼板表面進行檢驗。不需特別考慮邊緣區域。
4．1．2邊緣檢驗僅檢驗各邊緣。
4．1．3全面檢驗包括在鋼板上表面的檢驗和邊緣的檢驗。
4．2對于進行超聲波平面檢驗的厚板必須按協定的等級滿足表1中規定的要求。
4．2．1對供方來說，表1中的每一類交付條件都可達成協議。在一般情況下，特別的適合于應用的交付條件是不必要的。但必須規定，按交付條件進行超聲波平面檢驗的厚鋼板應滿足表1中的3級標準。
4．3對于進行超聲波邊緣檢驗的厚板必須按協定的等級滿足表2規定的要求。
4．3．1對供方來說可按表2中的每一類交付條件達成協議。在一般情況下，特別的適合于應用的交付條件是不必要的。但必須規定，按交付條件進行超聲波邊緣檢驗的厚鋼板應滿足表2中的3級標準。
4．4對于進行全面超聲波檢驗的厚板。必須按協定的等級滿足在表1和表2中相同等級規定的要求，對于按表1中5級和6級標準進行全面超聲波檢驗的厚板而言，在作邊緣檢驗時必須履行表2中的4級標準。
4．4．1對供方來說可按表1和相應的表2中的每一類交付條件達成協議，在一般情況下，特別的適合于應用的交付條件是不必要的。但必須規定，進行全面超聲波檢驗的厚鋼板必須按本供貨條件滿足表1和表2中的3級標準。
4．5對平面和邊緣有不同要求時，等級必須分別按4．2節和4．3節達成協議。
5、檢驗：
5．1每一塊厚板（或板坯）的檢驗由于某種原因制造廠在一個合適的區域內進行。為此，超聲波檢驗方法和檢驗條件的選擇均由制造廠決定。制造廠還必須決定在哪一種熱處理?xiàng)l件下檢驗，到目前為止在技術規程上（如AD說明書）尚未采取另外的規定。
注：①應該準備有關厚鋼板超聲波手工檢驗的歐洲標準。
在訂貨時，必須就檢驗區域達成協議，同時，要求的等級必須通過計算選定，在一般情況下，平面檢驗可按邊長為20cm的格子或按一個筆直的相互平行間距為10cm的梳狀檢驗線進行，或按一組正弦狀檢驗線進行檢驗,這些正弦曲線的的振幅和振蕩半周長均為20cm，在作邊緣檢驗時，距切口的寬度等于被檢鋼板的厚度，但至少為2.5cm。
5．2訂貨時，必須就在制造廠檢驗時用戶或他的代理人是否到場達成協議，同時必須就保證生產過程中不受妨礙的檢驗措施達成協議。
5．3在有爭議的情況下，可以按補充說明里的有關規定進行檢驗，當制造廠和用戶或他們代理人之間就評價已經確認的缺陷尺寸和或個數上存在分歧時，只能根據本供貨條件的內容給以仲裁。
6 索賠：
6．1只有當缺陷超過了訂貨時規定等級所允許的尺寸和/或個數，并且鋼板的適用性受到某些損害時，可就缺陷要求索賠。
6．2用戶應給制造廠以機會，通過索賠樣品和供給鋼板例證所提供的索賠理由，讓制造廠自己承認索賠數。
表1 根據交付條件進行厚鋼板超聲波平面檢驗的等級分類
等級 |
最小的必須考慮的
缺陷面積cm |
最大的允許缺陷
面積cm |
缺陷的允許個數① |
指鋼板的局部區域②
每m |
指整張鋼板每
m |
|
0 |
0.5 |
取消 |
0 |
0 |
|
1 |
0.5 |
1 |
≤4 |
≤2 |
|
2 |
0.5 |
1 |
≤30 |
≤15 |
|
3 |
1 |
10 |
≤10 |
≤5 |
|
4 |
1 |
10 |
≤50 |
≤30 |
|
5 |
10 |
100 |
≤1 |
≤1每2m |
|
6 |
10 |
100 |
≤5 |
≤3每2m |
注：①當面積為1cm²至10 cm²(參看1級至4級)的相互靠近的缺陷的邊緣距離小于的缺陷的最大延伸長度時，這些缺陷必須看作一個缺陷，但這只適用于兩個缺陷的評價。當兩個以上的缺陷緊靠在一起時，每次必須逐對進行比較；②每平方米的數據是指1米×1米和面積；③0級只適用于特別協議。例如某些特定表面區域。
表2 按照交付條件進行厚鋼板超聲波邊緣檢驗的等級分類
|
等級 |
最小的必須考慮
的缺陷的面積cm² |
最大的允許
缺陷面積cm² |
必須考慮的平行于
切口的缺陷的最大
允許長度cm |
缺陷的允許個數①
每m² |
|
0② |
0.5 |
取消 |
取消 |
0 |
|
1 |
0.5 |
1 |
4 |
≤2 |
|
2 |
0.5 |
1 |
4 |
≤5 |
|
3 |
1 |
10 |
4 |
≤3 |
|
4 |
1 |
10 |
4 |
≤5 |
注：①當面積為1cm²至10 cm²(參看1級至4級)的相互靠近的缺陷的邊緣距離小于缺陷的最大延伸長度時，這些缺陷必須看作一個缺陷，但這只適用于兩個缺陷的評價。當兩個以上的缺陷緊靠在一起時，每次必須逐對進行比較；②
0級只適用于特別協議。例如某些特定邊緣區域。
表3 對厚鋼板的超聲波平面檢驗，邊緣檢驗和全面檢驗要求的等級
|
檢驗的種類 |
要求檢驗 |
必須滿足的要求 |
|
按其一等級進行超聲波檢驗 |
在一般情況下超聲波檢驗的等級 |
超聲波平面
檢驗 |
平面 |
按表1中某一等級 |
按表1中3級 |
超聲波邊緣
檢驗 |
邊緣 |
按表2中某一等級 |
按表2中3級 |
超聲波全面
檢驗 |
平面
邊緣 |
按表1中某一等級
和按表2中相同等級① |
按表1中3級
按表2中3級 |
注：①如果采用表1中的5級和6級，鋼板邊緣檢驗必須滿足表2中的4級供貨條件。
超聲波檢驗厚鋼板的技術交付條件
----在超聲波檢驗發生爭議時執行
(鋼鐵交付條件072-77的附件)
1 適用范圍：
在有爭議的情況下，本章適用于根據鋼鐵交付條件072進行的厚鋼板超聲波手工檢驗。即在某種情況下，一旦制造廠和用戶或他們的代理人之間，在評價已查明的缺陷面積和個數上產生了分歧，在這種情況下，必須規定檢驗過程的各項細節，通過這樣的檢驗，可以被查明有爭議的缺陷面積和個數。
2 檢驗方法：
2．1在任何情況下可以使用脈沖反射法。
為了測定缺陷的面積，應該盡可能應用半波高度測定法。在這里，置于缺陷上的探頭在各個不同的方向往復移動，以便確定缺陷邊緣位置，在這些位置上中間回波的高度等于當時最高值的一半，邊緣各點的連接線形成了要測定缺陷表面的界線（詳情見5.1節）。
當小缺陷處于較大深度時，這種方法會不精確，在這種情況下，必須按照距離-增益-面積（AVG）曲線圖確定缺陷的當量面積（詳情見5.2節）。
2．2因此，可以根據檢驗任務應用下面的檢驗方法：
A 按照中間回波的半高測定方法確定缺陷面積；
B 采用適合使用探頭的距離-增益-面積（AVG）曲線網來確定缺陷的當量面積。
3 對受檢鋼板上表面的要求
受檢鋼板的上表面必須處于這樣的狀態以便保證進行的檢驗是無可非議的，在一般情況下，交貨狀態下的軋制鋼板的光滑上表面是足夠的。
4 對檢驗設備的要求
4．1檢驗調整
檢驗時必須調整到這樣的狀態，保證探頭垂直接通；探頭的運行可以選擇手動的方式或機械傳動的方式。
4．2探傷儀
可以使用下面的超聲波探傷儀：
4．2．1儀器具有螢光屏顯示圖和用分貝（dB）刻度的增益調節器。
具有螢光顯示圖和用分貝（dB）刻度的增益調節器的探傷儀的靈敏度必須這樣調整：使要評價的反射波的高度保持在螢光屏幕圖可利用高度的20%-80%之間。
4．2．2不帶螢光屏顯示圖的檢驗系統能自動進行脈沖高度的測量和評價，在這種情況下，測量單位必須用分貝（dB）調整。
4．3探頭
選擇探頭按表1進行。
4．3．1當采用檢驗方法A時（見2.2節），僅能使用帶有分割式發射和接收振蕩器的探頭（SE）。
4．3．2當小缺陷處于較深距離并采用標準探頭（即直探頭）時，可應用檢驗方法B（見2.2節）。
5 檢驗的進行
首先是測定缺陷的位置并確定探頭對缺陷的距離（5mm當量缺陷面積的評價界線）。
為了測量已檢出的缺陷面積，要依賴與表1中相應的缺陷距離來選擇探頭和方法。
5．1當使用檢驗方法A時（見2.2節），探頭移動到有疑問的部位上，并確定半值寬，這時可確定對應的兩點，在這兩點上中間回波的高度為完好部位高度的0.5倍（即6 dB半益差）。這兩點的確定決定了探頭的中心，這兩點被認為是缺陷相對的兩個邊緣點。每次將探頭移到另外的方向上，按相應的方式可得到缺陷其它的邊緣點。借助于波束截面的面積及其形狀，能確定要測定的缺陷面積的最小值，在用SE探頭時，輪廓是橢圓形的，并隨距離面發生變化，密切協作 里，就距離范圍而言。最有利的掃描方向由表1中注1規定。
5．2當采用B法時（見2.2節），可調節增益的分貝（dB）來測定有疑問的部位。必須將涉及的缺陷的第一次反射波調整到完好部位珠（即穩定）第一次底波的高度，借助于增益值的變化量△V。
B，可以從距離-增益-面積（AVG）曲線圖（圖1）查出當量缺陷的直徑（一種完整的反射體，例如平底孔反射體），這個當量缺陷的直徑如同有疑問的缺陷。為此，如圖1所示的例子，將底波曲線上厚度為板厚（例如140mm）的X點向下移動一個增益值△V（例如14 dB）。這樣可延長到y(tǒng)點作一條平行于橫坐標的直線，這條直線與通過等于缺陷距離深度（例如為75mm）的平行于縱座標的直線在E點處垂直對穿，在曲線族中與圖中E點離得最近的那條曲線已補繪了人工當量缺陷面積（例如直徑為5mm）。當量面積和真實缺陷面積相等。圖1描述的AVG曲線圖僅適用于頻率為2MHZ有效振蕩器（晶片）、直徑為24 mm的標準探頭（即直探頭）。
表1 缺陷距離、探頭和檢驗方法之間的關系
|
缺陷距離 |
探頭型號① |
檢驗方法② |
|
≤20 |
SE5º |
A |
|
20-60 |
SE0º |
A |
|
＞60③ |
N缺陷當量直徑≤11 mm，B |
|
SE0缺陷當量直徑＞11 mm，A |
注：①SE5=SE探頭（即TR探頭），頻率為4MHZ，雙斜角度約為5 º，焦距約為12 mm，振蕩器直徑為9-20 mm。當振蕩器直徑≤10 mm時，則探頭探查方向垂直于隔聲層；SE0=SE探頭，頻率為4MHZ，雙斜角度約為0º，焦距約為25-40 mm，振蕩器直徑為18-20 mm。探查方向平行于隔聲層。N=直探頭（即標準探頭），頻率為2MHZ，振蕩器直徑為24mm.②見2節。③當缺陷距離上表面的距離超過60 mm時，首先必須采用檢驗方法B，當按這個方法（B）探查的缺陷面積超過直徑為11 mm的當量缺陷時，必須采用檢驗方法A并使用SE0探頭。
鋼板超聲直射波檢驗的標準規范
ASTM A435/A435M-90
1
適用范圍
1.1 本規范包括厚度大于或等于1/2英寸（12.5mm）軋制全鎮靜碳鋼和合金鋼板進行直射聲束，脈沖回波法的超聲檢測規程和驗收標準。制定本標準是為了保證交付的鋼板示帶有嚴重的內部不連續性，諸如縮孔、斷裂或分層。每當征詢、合同、訂貨單或規范指明要對板材進行超聲檢測時，均應使用本標準。
1．2 按照本規范規定進行檢測的人員應具備ASNT SNT-TC-1A最新版本或被接受的對等標準規定的資格和證書。對等標準即為包括超聲波無損檢測人員資格和認證方面內容并為需方接受的標準。
1．3 無論用英制單位還是用國際單位制表示的數值，均可單獨作為標準值。正文括號中的值為國際單位制值。用兩種不同單位制表示的值并不完全等值，因此，只能采用其中一種單位制的值，兩種單位制并用會產生不符合本規范的結果。
2
參考文件
2．1 標準：SNT-TC-1A
3
儀器
3．1 制造廠應為檢測配置適當?shù)某晝x器和必要的有資格的操作人員。所配設備應是脈沖回波直射聲束型儀器。換能器一般是直徑為1-1 英寸(25-30mm)圓晶片，或邊長1英寸(25mm)的方晶片。當然，可以使用有效面積至少為0.7平方英寸(450mm²)的任何換能器。檢測應用下列其中一個方法；直接接觸法、浸入法或液體耦合法。
3．2 在評估和精確測定缺陷顯示時允許使用其它探頭。
4
檢測條件
4．1 檢測應在不影響設備正常工作的場所進行。
4．2 使板表面清潔平滑到掃查時足以使背面回波至少保持滿刻度高度的50%。
4．3 由本方法檢測的鋼板，表面應去除殘留的機油或鐵銹。為了達到適當平滑度而磨掉的任何規定的標記在檢測后應予以恢復。
5
檢測方法
5．1 超聲檢測應在板的任一主平面上進行。近表面的驗收缺陷可要求從另一平面檢測，訂購的淬火加回火板應在熱處理后進行檢測。
5．2 推薦的額定檢測頻率為2 MHz，因材料的厚度、晶粒度、或金相組織以及采用的儀器或方法變更可能要求更高或更低的檢測頻率。但只有同用戶達成一致意見，才允許使用低于1MHz的頻率。在檢測時，應能得到一個清晰，易于解釋的示跡波形。
5．3 檢測時，儀器工作在一個檢測頻率上，使儀器調整到能在板的一個完好區獲得的背面參考回波為（最小值）50%到（最大值）75%滿刻度高，校準儀器時，將探頭沿板表面掃查，掃查距離至少1T或6英寸(150mm)，兩者中選較大的一個值，記下背面回波位置。若檢驗時的背面回波位置同校準的有變化，應重新校準儀器。
5．4 應連續沿著相互垂直的格子線中心掃查，格子線間距為9英寸(225mm)或根據制造廠的選擇，應連續地沿垂直于板的主壓延方向的平行線進行掃查，掃查線間距為4英寸(100mm)，或應連續沿平行于板主壓延方向的平等線進行掃查，掃查間距為3英寸(75mm)或更小。應使用適當?shù)鸟詈蟿�，如水、乳化油、甘油等�?br />
5．5 掃查線應從板的中心或一個角上測量起，對板邊沿寬度為2英寸(50mm)的帶狀區應作附加掃查。
5．6 采用沿格子線掃查的方式，在沿某一格子線掃查時，若出現背面回波完全消失并伴隨有連續的不連續信號顯示時，與有不連續信號顯示處相鄰方格的全部區域均應被連續掃查。采用沿平行線掃查的方式，若出現背面回波完全消失，并伴隨有連續的不連續信號顯示時，則以該處為中心的整個9×9英寸(225×225mm)方形區域均應連續掃查。存在這種狀態區域的實際邊界無論采用何種方式掃查，均應由下述技術予以確定，即將探頭移離不連續的中心處，直到背面回波與不連續回波等高時，在該處標上標記重復上述操作直到確定整個邊界。
6 驗收標準
6．1 任何引起背面反射完全消失的不連續信號區域，只要它不能被一個直徑為3英寸(75mm)或半板厚（取其大者）的圓包容，則按拒收處理。
6．2 制造廠有權就超聲檢測后對拒收的板在超聲顯示的缺陷進行修補問題上同用戶進行討論。
6．3 用戶可派代表赴現場檢測。
7 標記
7．1 應對符合本規范要求而予以驗收的板材采用鋼印或模板印刷方式，在材料規范要求的標記附近標上“UT435” 字樣。
補充要求
訂貨單上另有規定時才可應用下列要求：
S1、在用戶與制造廠達成一致意見時，以本條款來代替5.4和5.5條規定的掃查方法。應對板的一個主平面進行100%的掃查。掃查應沿平行或橫越鋼板軋制方向的平行線進行，每次掃查之間要有不低于10%的復查。
特殊用途的普通鋼板與復合鋼板超聲直射波檢驗的標準規程
ASTM A578/578M---96
1 適用范圍
1.1 本規程包括用脈沖反射式超聲直射波檢驗的檢驗規程和驗收標準，適用于特殊用途的厚度等于或大于3/8in（10mm）軋制的普通碳鋼和合金鋼鋼板以及復合鋼板。本方法用于探測與軋制表面平行的內部缺陷。提供了三種等級的驗收標準。還為復合鋼板的檢驗以及其它可用的檢驗規程提供了補充要求。
1.2 以英寸一磅單位或國際單位（SI）表示的值都應分別視為標準值。正文中SI單位在括號內示出。由于兩種單位制的數字并非精確相等，故必須獨立地分別采用。如果加以混用將導致標準的不一致。
2 引用標準
2．1 ASTM 標準
A263 耐腐蝕鉻鋼復合板、薄板和帶材的材料技術標準；
A264 不銹鉻—鎳鋼復合板、薄板和帶材的材料技術標準；
A265 鎳和鎳基合金復合鋼板的材料技術標準。
2．2 美國國家標準
B46.1 表面組織
2．3 美國國家標準
SNT—TC—A
3 訂貨需知
3．1 詢價單和訂貨單應指明下列各項要求；
3．1．1 驗收等級要求（第7和8條）除采購方與制造廠另有協議以外，應采用1級驗收標準。
3．1．2 第5.2和2.1條以及第13條中所述對本規程的條款的任何補充要求。
3．1．3 補充要求（如有必要）。
4 儀器
4．1 校核波幅線性時，應將換能器置于IIW試塊或相似試塊的嘗試分辨力測試槽的上方，使該項柄的反射信號近似為滿波幅的30%，底面之一的反射信號近似為滿波幅的60%（即為槽反射信號高度的兩倍）。然后繪出一條指出偏離上面已建立的2：1比率的曲線，這種偏離出現在槽反射信號的波幅，按每次一格的刻度分格遞增直到底面反射信號達到滿波幅，然后再按每次一格的刻度遞減，直到槽反射信號波輻降到一格刻度。測出每次變動的兩個信號波幅之比值。對應較大一個信號的位置在圖上繪出這些比值。在滿波幅的20%至80%之間的范圍內昆值的偏離應在2：1的10%以內，在檢查進所用儀器的調整應不致引起超出上述已建立的10%的范圍。
4．2 換能器應為1或11/8in.(25或30mm)的直徑或lin.（35mm）見方。
4．3 也可采用其它的探頭來評定和精確測定顯示的信號。
5 檢驗規程
5．1 檢查應在不干擾檢測正常操作的場所進行。
5．2 除非另有規定，可在鋼板的任一一個主要表面上進行超聲波檢驗。
5．3 鋼板表面應足夠清潔和平滑，以使鋼板底面的第一次掃查時至少能保持在滿波幅的50%。可以按照制造廠的方案采用合適的方法去除銹皮�？梢跃植看蚰ケ容^粗糙的表面。為了達到適當?shù)谋砻娲植诙榷サ舻娜魏我?guī)定的識別標記，都應重新標上。
5．4 采用下述的方法之一進行檢測：直接接觸法，液浸法或液柱耦合法。采用合適的耦合劑，如水，可溶性油或甘油。用本方法測試的后果是鋼板的表面允許殘留有油或銹，或兩者都有。
5．5 推薦采用21/4MHz的標稱檢測頻率。當被檢測的鋼板厚度小于3/4.in(20mm)時，可能需要采用5MHz的頻率。由于材料厚度，晶粒大小、顯微組織以及儀器或方法的特性等原因，也可以要求改用較高或較低的檢測頻率。換能器應在其額定頻率下使用，檢驗時，應能產生清晰而又易于辨認的掃描圖像。
5．6 掃查
5．6．1 應沿標稱中心距為9in. (225mm)的垂直格子線進行連續掃查，或是按照制造廠的方案，沿垂直于鋼板主軸線的標稱中心距為4in. (100mm)的平行線連續掃查。掃描線應從鋼板的中心或某一個頂角開始量起，并在鋼板的探測面上離所有的邊緣不到2in. (50mm)處補加一條掃查線。
5．6．2 進行一般掃查時，調節儀器使其能從鋼板無缺陷區的底面產生相當于50%到90%滿波幅的第一次反射信號。監控器靈敏度的調整可與表面粗糙度相適應。
5．6．3 如果在一般掃查中發現有缺陷時，則調節儀器使其能從鋼板無缺陷區域的底面產生相當于75±5%滿波幅的第一次反射信號。在評定缺陷的狀況時，應保持這一儀器調整值。
6 記錄
6．1 記錄所有能引起底面反射信號完全消失的缺陷。
6．2 對于厚度等于或大于3/4in. (20mm)的鋼板，記錄所有其波幅等于或大于50%初始底面反射信號，并伴隨有50%底面反射信號損失的缺陷信號。
注：在始脈沖和第一次底面反射信號的中間出現的信號，其第二次反射信號可能會位于底面第一次反射信號之處。當出現這種情況時，應采用多次底面反射法作補充探測。
6．3 當沿格子線的掃查發現某一格子線上有6.1和6.2所述應記錄的情況,則應對以這一信號處為中心的9×9in. (225×225mm)方格的整個表面區域作掃查,應采用下述技術方法之一測定這些應記錄情況的真實邊界:移動換能器離開缺陷的中心,直至底面反射信號與缺陷信號的高度相等。在鋼板上標出相當于換能器中心的點。重復這種操作以測定其邊界。
7 驗收標準— A級
7．1 任何有一個或多個缺陷引起底面反射連續全部消失并伴隨有在同一平面上連續缺陷信號的區域不能被一個直徑為3in. (75mm)或1/2板厚的圓所包圍（取大者）的均不能驗收。
8 驗收標準— B級
8．1 任何一個區域內有一個或多個使底面反射連續消失并伴隨有在同一平面上連續缺陷信號的區域不能被直徑為3in. (75mm)或1/2板厚的圓所包圍（取大者）的均不能驗收。
8．2 此外，小于8.1的規定，但有兩個或更多個的缺陷時，也應拒收，除非其分隔的最小距離等于較大缺陷的最大直徑，或者它們能被8.1所述的圓包圍。
9 驗收標準— C級
9．1 任何一個區域內有一個或多個使底面反射連續消失并伴隨有在同一平面上連續缺陷信號的區域不能被一個1in. (25mm) 直徑圓所包圍的應拒收。
10 重新審議
10．1 制造廠保留有與采購方商討經超聲波檢測被認為不合格的鋼板的權利，目的是在拒收之前，能對這些由超聲波檢測指出有缺陷的部位作可能的修補。
11 檢查
11．1 采購方的代表，在執行采購方的合同的整個過程中，可以隨時到制造廠中對所訂購的材料進行超聲波檢測，有關的各個部門作現場監督。制造廠應提供一切可能方便，以使代表滿意地認為材料確是按照本規程供貨的。除了另有規定以個，所有的檢測和驗證在進行時都不能妨礙制造廠的操作工序。
12 標記
12．1 按本規程驗收的鋼板，都應在其一個角上作漏字板印刷（或打標記）：“UT — A 578—A”（對于A級）和“UT A 578—B” （對于B級）。“UT — A 578—C”（對于C級）。對訂貨的每一補充要求，應另加補充編號。
13 檢驗報告
13．1 除了采購方和制造廠另有協議以外，制造廠應報告如下數據：
13．1．1 將第6條所列出的所有應記錄的信號，標在一張鋼板草圖上，在其上應有鋼板幾何形狀的足夠數據，并且草圖與鋼板的數據要安全相同。
13．1．2 所采用的測試參數，包括儀器制造廠和型號，檢測頻率，表面狀況，換能器件類型和頻率）以及耦合劑；
13．1．3 檢驗日期。
補充要求
這些補充要求僅適用于采購方單獨規定時。當這些要求的細節本文未述及時，則應由制造廠和采購方雙方協商確定。
S1 掃查
S1.1 對鋼板表面進行100%連續掃查。
S2 驗收標準
S2.1 第6條所列出任何應記錄的情況若為：
⑴ 連續的；
⑵ 在同一平面上（板厚的5%以內）；
⑶ 不能被一個3in. (75mm)直徑的圓所包圍。
兩個或更多個的應記錄的情況（見第5條），若：
⑴ 在同一平面多上（板厚的5%以內）；
⑵ 各自能被3in. (75mm)直徑的圓所包圍；
⑶ 相互分隔的距離小于較小缺陷的最大尺寸；
⑷ 不能集中包圍在3in. (75mm)直徑的圓內。
也是不能驗收的。
S2.2 比第7或8條有更多限制的驗收等級應由制造廠與采購方協商采用。
S3 檢驗規程
S3.1 制造廠應按本規程提供書面的檢驗規程。
S4 資格證書
S4.1 制造廠應提供有關超聲波檢測人員資格評定的證書.
S5 表面粗糙度
S5.1 在測試前應將鋼板的表面粗糙度處理到最大不超過25µin.(3µm)AA（參見美國車家標準ANSI B46.1）。
S6 整體結合復合鋼板的檢驗 驗收等級S6
S6.1 采用符合本規程的檢驗規程和技術,從復合層表面對鋼板作檢驗。
S6.2按照I級標準,或當采購方有特殊地西游記時則按II級標準檢查基體鋼板。
S6.3 如果底面反射完全消失并伴隨出現復合層與基體鋼板界面的反射信號，則該復合層應判為未結合。
S6.4 除非另有規定,按S6.3確定的未結合顯示如不能為3in. (75mm)直徑的圓所包圍，則應按適當?shù)牟牧霞夹g(shù)標準對復合層內缺陷修補的要求和范圍進行補焊。
S6.5 本補充要求適用于下述標準：ASTM A263、A264、A265。
S7 整體結合復合鋼板的檢驗 驗收等級S7
S7.1 采用符合本規程的檢驗規程和技術，從復合層表面對鋼板作檢驗，但規定作100%表面探測的除外。
S7.2 按照I級標準，或當采購方有特殊要求時，則按II級標準檢查基體鋼板。
S7.3 若復合層與基體鋼板的交界面上有回波顯示而同時鋼板的底面反射信號完全消失，則該復合層應判為未結合。
S7.4 除非另有規定，按S7.3確定的未結合顯示若不能被直徑1in. (25mm)的圓所包圍，則應按適當?shù)牟牧霞夹g(shù)標準對復合層內缺陷修補的要求和范圍進行補焊。此外，如果補焊面積超過復合面的1.5%時，應預先得到批準。
S7.5 本補充要求適用于下述標準：ASTM A263、A264、A265。
S8 超聲波檢驗，用平底孔校準（用于等于或大于4in. [100mm]的鋼材）
S8.1 用下述校準和記錄規程代替5.6.2、5.6.3及第6條。
S8.2 換能器應符合4.2條。
S8.3 參考反射體 應采用深度為T/4，T/2和3T/4的平底孔來校準儀器。平底孔的直徑應按照表S8.1。各孔可以鉆的被檢鋼板中，如果它們的位置不干擾鋼板以后的使用，或鐘點 在被檢鋼板的延長部分；或者鉆在一塊與被檢鋼板相同公稱成分或熱處理的參考試塊中。參考試塊的表面用肉眼觀察應不優于被檢鋼板的表面。參考試塊的厚度應與被檢鋼板的公稱厚度相同[在被檢鋼板的75-125%或1in. (25mm)的范圍內，取其小者]，并且其聲學特征應與被檢鋼板相似。聲學相似性是指在不改變儀器調節的情況下，參考試塊和被檢鋼板的底面反射信號的差別≤25%。）
表S8.1 不同鋼板厚度的校準孔直徑（S8）
鋼板厚度
in. (mm) |
＞1-4
（25-100） |
＞4-8
（＞100-200） |
＞8-12
（＞200-300） |
＞12-16
（＞300-400） |
|
孔徑，in. (mm) |
1/8（3） |
1/4（6） |
3/8（10） |
1/2（13） |
S8.4 校準規程
S8.4.1 將探頭耦合并置于能得出T/4，T/2和3T/4處各反射體最大波幅之處。調節儀器使給出最高波幅反射體的信號波幅達到滿波幅的75±5%。
S8.4.2 不改變儀器的調節。將探頭耦合并置于�？椎恼戏剑谑静ㄆ辽蠘�(biāo)出每個孔的最大信號波幅位置及每個最小 剩余底面反射高度。
S8.4.3 在示波屏上標出每個孔信號從掃描線至最大波幅標記處一半的垂直距離。將各孔的最大波幅標記點聯成線，并延長此線使其包括整個厚度，此線即為100%DAC（距離波幅校正曲線）。同樣，將各最大波幅一半的標記聯成線并延長之，作為50%DAC。
S8.5 記錄
S8.5.1 凡是剩余底面反射波幅小于S8.4.2所得最小剩余底面反射的最高波幅的所有區域均應記錄。
S8.5.2 凡是信號超過50%DAC的所有區域均應記錄。
S8.5.3 當沿給定的格子線探測出S8.5.1和S8.5.2中所列的應記錄情況時，應繼續掃查與該情況相鄰方格的整個表面區域，并記錄每一應記錄情況的邊界或范圍。
S8.6 掃查應按照5.6。
S8.7 應按照采購方規定采用第7或第8條的驗收等級，但應記錄情況應按S8.5。
S9 電渣重溶（ESR）和真空電弧重熔（VAR）鋼板的超聲波檢驗，厚度從1-16 in. (25-400mm)，采用平底孔校準和距離波幅校正
S9.1 被檢驗材料的表面粗糙度，對于≤8 in. (200mm)厚的板材最大為200µin.(5µm)；對于＞8-16 in. (25-400mm)厚的板材最大為250µin.(6µm)。
S9.2 采用下述規程代替5．6．1、5．6．2、5．6．3和第6條。
S9.3 換能器應符合4.2條。
S9.4 參考反射體 應采用深度為T/4，T/2和3T/4和平底孔來校準儀器。平底孔的直徑應按照表S9.1。孔的平底孔與檢測表面的平等度應在1°以內。各孔可以鉆在被檢的鋼板中，如果它們的位置不一干擾鋼板以后的使用；或者鉆在被檢鋼板的延長部分；或者鉆在一塊與被檢鋼板公稱成分和熱處理的參考試塊中。參考試塊的厚度應與被檢鋼板的公稱厚度相同[在被檢鋼板的75-125%或1in. (25mm)的范圍內，取其小者]，并且其聲學特征應與被檢鋼板相似。聲學相似性是指在不改變儀器調節的情況下，參考試塊和被檢鋼板的底面反射信號的差別≤25%。
S9.1 不同鋼厚度的校準孔直徑（S9）
鋼板厚度
in. (mm) |
＞4-6
（100-150） |
＞6-9
（＞150-225） |
＞9-12
（＞225-300） |
＞12-20
（＞300-500） |
|
孔徑，in. (mm) |
5/8（16） |
3/4（19） |
7/8（22） |
11/8（29） |
S9.5 校準規程
S9.5.1 將探頭耦合并置于能得出T/4，T/2和3T/4處各反射體最大信號波幅之處,調節儀器使給出最高波幅反射體的信號波幅達到滿波幅的75±5%.
S9.5.2 不改變儀器的調節，將探頭耦合并置于各孔的正上方，在示波屏上標出每個孔的最大信號波幅。
S9.5.3 在示波屏上標出每個孔信號從掃描線至最大波幅標記處一半的垂直距離。將各孔的最大波幅標記點聯成線，并延長此線使其包括整個厚度，此線即為100%DAC（距離波幅度校正曲線）。同樣，將各最大波幅一半的標記聯點成線并延長之，作為50%DAC。
S9.6 掃查 應該對鋼板的一個主要表面進行100%掃查。探頭各次掃查軌跡的間隔應能使毗鄰的掃查至少有15%的重迭，以保證有足夠的覆蓋度來發現缺陷。
S9.7 記錄 記錄底面反射低于50%DAC的所有區域。如果底面反射的降低在示波屏上并不伴隨有其他信號，應將該處的表面重新修整并重新作超聲波檢測。若底面反射仍然低于50%DAC，它的損耗就可能由被檢材料的冶金結構所引起，此材料應擱置起來汴采購方和制造廠進行冶金方面的復查。
S9.8 驗收標準 任何超過100%DAC的信號應被認為是不能驗收的。制造廠可以保留與采購方討論被超聲波檢驗拒收的材料的權利，其目的是在板材判廢之前，對超聲波檢測指子網掩碼缺陷進行可能的修補。
A578 / A578M - 96與A578 /A578 M - 92的級別等同對照如下：
A578 / A578 M - 96 A578 / A578 M - 92
A級 II級
B級 I級
C級 III級
GJB
中 華 人 民 共 和 國 國 家 軍 用 標 準
FL GJB
潛 艇 耐 壓 殼 體 用 鋼 板
超 聲 波 探 傷 方 法
Ultrasomec examination on steel plate
for submarine qressure shell
國防科學技術工業委員會 批準
中 華 人 民 共 和 國 國 家 軍 用 標 準
潛 艇 耐 壓 殼 體 用 鋼 板
超 聲 波 探 傷 方 法 GJB
Ultrasomec examination on steel plate
for submarine qressure shell
1
范圍
1．1 主題內容
本標準規定了潛艇耐壓殼體用鋼板超聲波探傷方法及評定標準。
1．2 適用范圍
本標準適用于潛艇用耐壓殼體用厚度為6-80mm的10和鋼板超聲波探傷方法及評定。
本標準也適用于其它艦用鋼板的超聲波探傷。
2 引用文件
GB 11259 超聲波檢驗用鋼制對比試塊的制作與校驗方法
GJB 593.1 無損檢測質量控制規范超聲波縱波和橫波械檢驗
ZB Y230 A型脈沖返射式超聲波探傷儀通用技術條件
ZB Y230 超聲波探傷用探頭性能測試方法
JB3111 無損檢測名詞術語
3 定義 本標準所用術語定義見JB3111。
4 一般要求
4．1 鋼板探傷采用直探頭脈沖反射法。
4．2 探傷方式采用液浸法（包括局部水液法）或直接接觸法。
4．3 超聲波探傷原則上應在鋼板制造廠鋼板加工完畢后進行也可在軋制后進行。
4．4 耦合劑為水、機油、工業甘油等，其質量應符合GJB593第和條的規定。
4．5 探傷面為鋼板任一軋制面。當有影響聲耦合的氧化皮、銹蝕、油污等附著物時，必須清除。
4．6 從事鋼板超聲波探傷人員應經過培訓并持有權威機關頒發的技術資格證書，簽發探傷報告人員必須持有II級或II級以上超聲波探傷資格證書。
5 詳細要求
5．1 探傷裝置
5．1．1 超聲波探傷儀
5．1．1．1采用A型脈沖反射式超聲波探傷儀，其衰減器性能、垂直線性誤差、動態范圍、水平線性誤差和靈敏度余量應符合條的規定。
5．1．1．2 對比試塊的制作與校驗方法應符合GB11259的規定。
5．1．2．1 根據鋼板厚度選用表1中規定的探頭。
表1
|
鋼板厚度mm |
探頭型式 |
標稱頻率MHz |
晶片尺寸mm |
|
6 — 20 |
雙晶直探頭 |
5（4） |
直徑或邊長≥20 |
|
＞20 — 80 |
直探頭 |
2．0 — 2．5 |
直徑14-30 |
5．1．2．2 雙晶直探頭性能要求應符合附錄A的規定。
5．1．3 對比試塊
5．1．3．1 人工對比試塊的尺寸見圖1和表2
圖1
表2 mm
|
試塊厚度S |
平底孔深度t |
|
6—30 |
1/2S |
|
＞30—60 |
1/3S |
|
＞60—80 |
1/4S |
5．1．3．2 對比試塊的制作與校驗方法應符合GB11259的規定。
5．1．3．3 試塊厚度應與被探鋼板相接近，其偏差不應大于板厚的20%。
5．2 探傷方法
5．2．1 掃查方法
5．2．1．1 探頭掃查方向原則上應與鋼板軋制方向垂直。
5．2．1．2 鋼板一般應逐張進行100%面積掃查。
5．2．1．3 當生產廠認為能夠保證產品質量時，也可采取間距為50mm的平等掃查。
5．2．1．4 用雙晶直探頭掃查時，探頭分割面應與探頭掃查方向呈垂直放置。
5．2．2 掃查速度
5．2．2．1 用直接接觸法探傷時，掃查速度應在150mm/S以內。
5．2．2．2 用液浸法（包括局部水浸法和薄層沖水法）探傷，并使用帶自動報警裝置的儀器時掃查速度最大可到1000mm/S。
5．3 探傷靈敏度
用圖1和表2的試塊，將平底孔反射波高調至滿刻度的50%，并計入對比試塊與被驗鋼板之間的表面耦合差值（dB），作為探傷靈敏度。
5．4 缺陷及其測定
5．4．1 在探傷過程中發現下列顯示之一作為缺陷處理。
a、缺陷第一次反射波（F1）波高大于或等于滿刻度的50%，即F1≥50%者。
b、當?shù)酌娴谝淮畏瓷洳ǎ˙1）波高未達到滿刻度時，缺陷第一次反射波（F1）波高與底面第一次反射波（B1）波高之比大于或等于50%，即B1＜100%，而F1/B1≥50%者。
c、當?shù)酌妫ɑ虬宥瞬浚┑谝淮畏瓷洳ǎ˙1）波高低于滿刻度的50%，即B1＜50%者。
5．4．2 探出缺陷后，應在其周圍仔細掃查。對于5.4.1中a和b的缺陷，采用半波高度法測定缺陷邊界。
5．4．3 對于5.4.1中c的缺陷，移動探頭，使底面第一次反射波高（B1）升到滿刻度的50%，此時探頭中心移動的軌跡即為缺陷邊界。
5．4．4 用雙晶直探頭測定缺陷邊界時，探頭移動方向與探頭分割面相垂直。
5．4．5 將指示長度大于等于25mm的缺陷記入探傷記錄。
5．5 缺陷的評定方法
5．5．1 一個缺陷按其表現的最大長度作為該缺陷的指示長度。當兩個或兩個以上缺陷鄰接在一條直線上而其間距小于相鄰缺陷中較小缺陷的指示長度時，則可看作為包括間距在內的連續缺陷，其總和作為單個缺陷的指示長度。
5．5．2 相鄰缺陷間距小于等于120mm時，兩缺陷面積之和作為一個缺陷面積。
5．5．3 缺陷密集度的評定
5．5．3．1 對于鋼板內區求出一平方米面積內指示長度大于等于25mm缺陷的個數，以此進行評定，此時，矩形的短邊長度應大于400mm。
5．5．3．2對于鋼板周邊或坡口預定線，求出任意連續3mm長度內指示長度大于等于25mm缺陷的個數，以此進行評定。
5．5．4 鋼板缺陷平均個數的評定
5．5．4．1 整張鋼板中，以鋼板總面積平均，指示長度大于等于25mm的缺陷個數進行評定。
5．5．4．2 對鋼板周邊或坡口予定線，以其總長度平均，指示長度大于25mm的缺陷個數進行評定。
5．6 評定標準
缺陷各參數不超過表3、表4時為合格
表3
|
鋼板厚度mm |
單個缺陷最大指示長度mm |
單個缺陷最大指示面積cm² |
密集度
個/m |
鋼板總面積缺陷平均度個/m |
|
6—30 |
100 |
9 |
10 |
1 |
|
＞30—60 |
80 |
16 |
10 |
1 |
|
＞60—80 |
80 |
16 |
15 |
1 |
表4
|
鋼板厚度mm |
單個缺陷最大指示長度mm |
單個缺陷最大指示面積cm² |
密集度
個/m |
鋼板總面積缺陷平均度個/m |
|
四周或坡口 |
50 |
9 |
6 |
1 |
5．7 探傷報告
a、被探鋼板情況：鋼號、爐罐號、批號、規格和鋼板狀況等。
b、探傷條件：儀器型號、探頭型式規格、試塊、耦合劑、探傷方式。
c、探傷結果：將缺陷位置及大小作為示意圖，并作出合格與否的評定。
d、操作者、報告簽發者、審核者的姓名、技術資格和報告日期等。
附錄A
雙晶片直探頭性能
（補充件）
A1 探頭性能
A1.1 距離—波幅特性曲線
用ZB Y231規定的DB-D1試塊，在各個厚度上測定其回波高度（dB），作出如圖A1所示的特性曲線，該曲線應下述要求：
a、 在厚度19mm上的回波高度，與最大回波高度差應在3dB～-6dB的范圍內。
b 、 在厚度3mm上的回波高度，與最大回波高度差應在3dB～-6dB的范圍內。
A1.2 表面反射波高度
直接接觸法測得的表面反射波高度，應比最大回波高度低40dB以上。
A1.3 檢出靈敏度
圖A2試塊平底孔反射波高度，與最大反射波高度差應在-10dB±2dB的范圍內。
A1.4 有效聲束寬度
探頭置于A2試塊平底孔上，順探頭分割面方向移動，測定最大反射波位置,再向兩側移動到降低6 dB的范圍，為有效聲束寬度，其值應不小于15mm。
圖A1 距離—振幅特性曲線
圖 A2
中華人民共和國國家軍用標準
FL 9515 GJB 1496A—2000
裝甲用28Cr2Mo、26SiMnMo和
22SiMn2TiB鋼板規范
2004—04—24發布 2000—09—07實施
中國人民解放軍總裝備部 批準
附錄B
超聲波檢驗方法（補充件）
B1 主題內容與適用范圍
B1.1 主題內容
本附錄規定了裝甲用轉爐28Cr2Mo、26SiMnMo、22SiMn2TiB鋼板超聲波檢驗方法、缺陷評定、驗收標準、報告與標志等。
B1.2 適用范圍
本附錄適用于裝甲用28Cr2Mo、26SiMnMo、22SiMn2TiB鋼軋制厚度為10ｍｍ～30ｍｍ鋼板。
B2 一般規定
B2.1 本附錄規定的脈沖反射式縱波直聲波檢驗方法能夠檢查出平行于鋼板軋制表面的破壞金屬連續性的缺陷，例如：分層、非金屬夾雜、氣泡等。
B2.2 鋼板在軋制或熱處理狀態下進行檢驗，鋼板表面應清潔、光滑、不應有影響檢驗的氧化鐵皮、銹蝕、油污等。
B2.3 藕合劑可用油或水，采用局部水浸法檢驗時，檢驗用水應清潔，清除影響檢驗靈敏度的氣泡、雜質等，水溫以5°C~40°C為宜。
B3 探傷儀及探頭
B3.1 探傷儀應符合ZBY 230的規定。
B3.2 探頭可采用單晶探頭，或雙晶直探頭，晶片直徑為φ20ｍｍ～φ25ｍｍ或面積相當?shù)木匦尉?br />
B3.3 允許采用其它形式的探頭進行缺陷評定及缺陷定位。
B4 檢驗方法
B4.1 可采用直接接觸法、局部水浸法或液柱藕合法。
B4.2 檢驗頻率可根據鋼板厚度、晶粒度、微觀組織、儀器性能等，選用頻率為2MHz～5 MHz。
B4.3 檢驗靈敏度為鋼板完好區第一次底面回波幅度等于滿幅的50%～90%。
B4.4 探頭掃查可在鋼板任一軋制面上進行，沿垂直于鋼板軋制方向作平行掃查，掃查間距為75ｍｍ，并沿鋼板公稱尺寸四周50ｍｍ以內進行復加掃查。
B5 缺陷評定方法
B5.1 評定缺陷靈敏度與檢驗靈敏度應一致。
B5.2 下述缺陷為記錄缺陷
a、無底在面回波，只有缺陷回波的多次反射。
b、缺陷回波波幅等于或大于第一次底面回波波幅的50%或使用底面回波波幅降低50%的所有缺陷。
B5.3 缺陷面積的確定
移動探頭并記錄底面回波與缺陷回波相等時的探頭中心點，連接各點所圍成的范圍，即為缺陷面積。
B6 驗收標準
B6.1
I級
在任何區域,如發現一個或多個回波消失，同時在同一深度上有連續的缺陷回波，而這些缺陷能被直徑為75ｍｍ的圓包圍時。
B6.2 II級
鋼板上存在B5.2a規定的不能為75ｍｍ直徑圓包圍的缺陷。
B7 報告與標志
B7.1 檢驗操作應由持有有關部門認可的超聲檢驗II級技術資格證書的人員或在II級人員指導下的I級人員承擔，但簽發報告應由檢驗II級或II級以上人員負責。
B7.2 檢驗操作必須有原始記錄。
B7.3 按本方法檢查合格的鋼板應在鋼板打字端用鋼印打清驗收標準的合格級別，即I級標志為“UT-1”，II級標志為“UT-2”。
鋼鐵產品對厚度≥6mm鋼板的超聲波檢驗
質量定義———檢驗方法
（法國標準）
NF A04——305
1983年5月
前 言
采用較寬網格的超聲波檢驗不能系統地探測出所有缺陷，它只能給出缺陷出現的頻繁度及嚴重程度的大概值。然而，經驗表明，不必對鋼板進行100%的檢驗以判斷質量水平。
因此，凡是鋼板的最終使用不允許接受由采用本標準所允許的缺陷時，就應采用其他檢驗技術。
1 目的
本標準描述對厚度≥6mm的非合金或合金鋼板的內部缺陷進行超聲檢驗的方法。而且還根據制訂的準則按質量升級的順序規定出三種質量等級：A級、B級、C級。
2 適用范圍
本標準適用于標稱厚度≥6mm的非合金或合金鋼的無涂層鋼板，不包括奧氏體鋼或奧氏體合金鋼。
然而，經事先同意 后，本標準可適用于奧氏體鋼或奧氏體合金鋼；但條件是：電噪聲電平必須低于所采用的方法的探測臨界值的振幅。本標準中規定的驗收準則不適用于超聲波穿透法檢驗。
3 參考資料
A09——300 無損探傷——超聲波檢驗專業詞匯
A09——320 金屬產品超聲波檢驗手冊設備性能審核部分
4 方法
4.1 方法原則
所采用的方法根據縱向形式的超聲波的反射原理，其平均方向垂直于探頭表面。檢驗包括：
(a) 缺陷檢查：比較缺陷反射信號的高度，與缺陷同深度處給定直徑的平底孔的反射信號高度。
（b）缺陷界定：缺陷的范圍由探頭中心連續位置界定，此時缺陷反射信號高度等于最大高度的一半。（6dB）
對所有厚度鋼板的探測應在超聲波第一行程中執行
4.2 設備
4.2.1說明
探測設備應有一個波器屏幕，能夠跟蹤通過材料的超聲波，并且根據試驗標準A09——320進行過校核。放大刻度以分貝為單位掃描的功率及速度（以時間為基準）應能在較大范圍內可調節。設備應至少有一個探頭，它可以是垂直的單晶探頭用于發射及接收，或者是一個雙晶探頭�？紤]到發射及接收時的波是縱向形式，其平均方向幾乎垂直于鋼板表面。
探頭的頻率及尺寸應能保證在檢驗范圍內靈敏度。直探頭的盲區應盡可能小，且不得大于10mm。雙晶探頭的江聚區應按鋼板厚度進行調整。
使用的探頭的標稱頻率應在2—5MHZ之間，且晶片尺寸應在10——25mm之間。探頭的選用應依照鋼板厚度而定，具體見下表：
|
鋼板的標稱厚度 |
探頭的類型 |
|
e≤20mm |
非零度傾角的雙晶探頭 |
|
20mm<e≤60mm |
零度傾角的雙晶探頭 |
|
e>60mm |
直探頭 |
探頭可以手持或安裝在一個連續探傷系統上，緩慢移動，使缺陷容易識別出來，要考慮到屏幕余輝效應或缺陷信號裝置的響應時間。若是雙晶探頭，其兩個晶片間的隔聲層應垂直于探頭移動方向。
4.2.2探頭的特性曲線
對于每個探頭，應確定出以下特性曲線：3
——測出不同板厚的底面回波高度變化的曲線（見圖1中的曲線1）。
——測出一下直徑的平底孔，在不同深度時回波高度變化的曲線（見圖1中的曲線2）。
直徑11mm（Φ11）（對應面積為100mm²的缺陷）適用于A級
直徑8mm（Φ8） （對應面積為50mm²的缺陷）適用于B級
直徑5mm（Φ5） （對應面積為20mm²的缺陷）適用于C級
當用雙晶探頭進行檢驗時，對于所有級別，只有使用5mm直徑（Φ5）的孔。因?yàn)橄鄳?yīng)于8mm及mm直徑孔的特性曲線與底面反射回波曲線非常接近。
應采用試塊確定這些曲線（階梯試塊用于測底面回波高度變化曲線；具有不同深度的平底孔的方試塊用于測直徑為11mm、8mm、5mm的特性曲線。且試塊尺寸大小應使得沒有側壁效應）。試塊應由組織均勻的碳鋼制成。每條曲線至少應在探頭適用范圍里取5點確定。
4.2.3 設備的調節
設備在使用前的調節，具體涉及到掃描速度，功率及放大率的確定。
掃描速度的調節應使得示波器上傳輸回波與底波回波之間的距離是以清晰地顯示出缺陷回波。
功率及放大率的調節，應在無任何缺陷的完好區域上同時進行。
然后將第一次底面反射波調到底面反射回波曲線上，反射波高度的調節通過功率及放大率的同時調節進行，在檢查中，選擇出能使盲區達到最小的那種狀態。探測中建議應盡可能保持一個單個功率值，這是由于4.2.2中規定的放大率設定值允許在屏幕極限內評價缺陷。
4.3 耦合條件———鋼板的表面狀態
耦合介質應保證在探頭與鋼板表面之間有足夠的聲傳輸。通常采用水，但也可采用其他介質（油、漿糊等）。
通常在檢驗時不需對鋼板表面特別準備，但被檢驗的表面硬物粘著氧化物、灰塵、油污等影響耦合條件的外來物。表面狀態應當是在沒有內部缺陷的區域，至少能區分出兩個連續的底面回波，且其波高不小于對所檢厚度的底面回波的特性曲線的波高。
5 檢驗條件
5.1 總則
在檢驗時，掃描形式如5.2.1及5.2.2所述。鋼板檢驗僅在一面進行。當能夠判斷鋼板是否符合要求之后，即可停止操作。
超聲波檢驗應在生產廠，由生產廠根據規定由取得三級檢驗員資格，或由等同認可資格的檢驗員進行。當合同中有規定時，可在用戶或其代表在場時進行檢驗。
5.2掃描方式
5.2.1 A級鋼板
掃描方式應在合同中詳細寫出，應當包括：
(a)鋼板四周檢驗：即沿鋼板交付尺寸的所有4個邊緣的帶狀區域探測，帶寬等同于板厚，最小為50mm。
（b）鋼板本體檢驗：①即先按款進行鋼板四周檢驗。②后續檢驗；沿著平行于鋼板邊緣的200mm見方的方格的各邊進行；或者沿著在表面上均勻分布的線，給出相同的檢驗程度。
5.2.2 B級和C級鋼板掃描方式包括：
(a) 鋼板四周檢驗：沿鋼板交付尺寸的所有4個邊緣的帶狀區域探測，帶寬為板厚的1.5倍，最小為50mm。
（b）鋼板本體檢驗：沿著與鋼板邊平行的100mm的方格的各邊進行�；蜓刂诒砻嫔暇鶆蚍植嫉木�，給出相同的檢驗程度。
對于C級鋼板，根據草圖，對于要焊接的區域，在合同上由協議規定出與鋼板四周上的掃描相一致的掃描方式。
5.2.3 經事先同意，可以規定其它的掃描方式。
5.3操作方式：
應根據4.2.3對設備進行調節，按選定的掃描方式進行掃描，首先定出缺陷位置，接著確定其大小。
5.3.1 缺陷的探測
對于給定厚度的鋼板，此方法為：將底面回波高度調到“底面反射高度變化曲線”上的某值，并根據所選定的級別，將缺陷回波高度與特性曲線（直徑11.8及5mm）相比較。只有缺陷回波高度大于特性曲線的高度時，才將其定義為缺陷。
5.3.2 缺陷大小的確定
5.3.2.1 整張鋼板的檢驗
5.3.2.1.1 使用雙晶探頭進行檢驗
應將所有發現的缺陷界定其尺寸,缺陷范圍由探頭中心位置決定.缺陷范圍由缺陷反射波高度等于其最大高度的一半來確定(即6dB法).這種確定缺陷范圍的工作應采用同一探頭或具有相似特性曲線的探頭來完成,發現缺陷時將其標出.
缺陷的界線確定了缺陷的表面積S,兩處處相鄰的缺陷,當其間距小于或等于兩者間小者的長度時,這兩處缺陷應被視為連續的,其表面積這這兩處缺陷表面積之和.
5.3.2.1.2使用單直探頭進行檢驗
檢驗包括:
——對于A級鋼板。按5.3.2.1.1中規定的6dB法確定缺陷邊界。
——對于B級和C級鋼板：采用Φ5、Φ8、Φ11平底孔的特性曲線來確定缺陷個數，這種計數應在檢驗期間進行。
具體確定缺陷個數方法如下：
——對于B級：確定出回波高度大于Φ11平底孔特性曲線的缺陷個數以及回波高度在Φ8和Φ11特性曲線之間的缺陷個數NB。
——對于C級：確定出回波高度大于Φ8平底孔特怕曲線的缺陷個數以及回波高度在Φ5和Φ8特性曲線之間的缺陷個數NC。
5.3.2.2 鋼板四周檢驗
檢驗包括對鋼板四周的帶狀區域的整個表面進行掃查,檢驗條件與鋼板本體的檢驗條件相同;鋼板四周的帶狀區域按5.2.1和5.2.2中規定執行.
發現缺陷時,可按其最大表面積(S)命名,也可按其平等于邊緣方向上的最大長度(L)命名.這些缺陷的界定用6dB法確定.
5.4驗收準則
表1a及表1b給出了使用不同類型探頭時三種質量等級(A級、B級、C級)的驗收準則。按照合同規定，鋼板交付時可以是鋼板本體與四周邊緣處于不同等級。
6 文件
生產廠應擔供一份符合本標準的證書。
如果合同中有規定，應將包括有以下內容的探傷報告提供給用戶：
——被檢驗鋼板的參數。
——探頭特性及設備的類型。
——使用的操作條件（耦合劑、掃查形式等）
——檢驗結果
注釋：
（1）合同同意可以具體規定出，底面回波消失而無中（缺陷）反射波出現的情況。
（2）見A09—300標準。
（3）當鋼板組織要求時，也可采用較低的頻率。在此情況下，可以使用較大直徑的探頭。
（4）按草圖要求焊接的區域。
表1a 采用雙晶探頭進行檢驗的驗收準則
|
級別 |
不可接受的分散缺陷 |
不可接受的群集缺陷 |
|
缺陷大小 |
最大密度不大于 |
A |
本
體 |
S>1000 m㎡ |
100<S≤1000m㎡ |
—在最密度集處的200mm見方區域內：4個
—在最密集處的1mm見方區域內：15個 |
邊
緣 |
L>30mm或S>1000 m㎡ |
100<S≤1000m㎡ |
—在最密集處的1m長度內：3個 |
B |
本
體 |
S>100 m㎡ |
50<S≤100 m㎡ |
—在最密集處的100mm見方區域內：2個
—在最密集處的1m見方區域內：10個 |
|
邊緣 |
L>20mm或S>100 m㎡ |
50<S≤100 m㎡ |
—在最密集處的1 m長度內：2個 |
C |
本
體 |
S>50 m㎡ |
20<S≤50 m㎡ |
—在最密集處的100mm見方區域內：2個
—在最密集處的1m見方區域內：5個 |
|
邊緣 |
L>15mm或S>50 m㎡ |
20<S≤50 m㎡ |
—在最密集處的1 m長度內：2個 |
|
① 草圖上要求的焊接區域 |
表1b 用單直探頭進行檢驗的驗收準則
級別
|
不可接受的分散缺陷 |
不可接受的群集缺陷 |
|
缺陷大小 |
最大密度不大于 |
A |
本體 |
S>1000m㎡ |
100<S≤1000m㎡ |
—在最密集處的200mm見方區域內：4個
—在最密集處的1m見方區域內：15個 |
|
邊緣 |
L>30mm或S>1000m㎡ |
100<S≤1000m㎡ |
—在最密集處的1m長度內：3個 |
B |
本體 |
波高大于Φ11平底孔特性曲線的缺陷 |
NB
（直徑介于Φ8和Φ11之間） |
—在最密集處的100mm見方區域內：2個
—在最密集處的1m見方區域內：10個 |
|
邊緣 |
L>20mm或S>100m㎡ |
50<S≤100m㎡ |
—在最密集處的1m長度內：2個 |
C |
本
體 |
波高大于Φ8平底孔特性曲線的缺陷 |
NC
（直徑介于Φ5和Φ8之間） |
—在最密集處的100mm見方區域內：2個
—在最密集處的1m見方區域內：5個 |
|
邊緣 |
L>15mm或S>50m㎡ |
20<S≤50m㎡ |
—在最密集處的1m長度內：2個 |
|
①草圖上要求的焊接區域 |
西氣東輸用鋼板（X70）探傷標準
XQ13-2000
西氣東輸用鋼板（X70）的探傷，是按照中國石油天然氣股份有限公司西氣東輸管道分公司，發布的Q/SY XQ13-2002技術條件進行。Q/SY XQ13-2002技術條件中有關探傷的內容如下：
9.4無損檢測
9.4.1.1所有鋼板均應進行目視檢查和超聲波檢查，以檢測鋼板表面和內部分層缺陷。
9.4.1.2超聲波檢測耦合方式可選擇：接觸法、液浸法和局部液浸法。
9.4.1.3在生產之前應將鋼板超聲波檢測方法用書面形式提交給購方。
9.4.1.4檢測結果應有正規報告，并作為正式檢驗報告提供給供方。
9.4.2超聲波檢測技術要求
9.4.2.1儀器及設備
9.4.2.1.1所使用的超聲波設備應是脈沖回波反射式儀器，自動化超聲波檢測系統應配有噴標、聲光報警系統，用以發現缺陷及監視探頭與鋼板表面之間的耦合情況，并具備記錄功能。應提交檢測及儀器校驗技術規范，特別是對于動態工作和校驗方式中所發現的缺陷、位置進行確認，并將確認方法提交給購方。
9.4.2.1.2探頭：探頭晶片直徑或邊長小于30mm，也可選擇有效聲束面積至少為450mm²的其他探頭，頻率推薦使用2.5MHz、2.25MHz，在評估和精確定缺陷時，允許所有其它探頭。
9.4.2.1.3耦合劑：機油、水或其他有效耦合介質。
9.4.2.2對比試塊
9.4.2.2.1采用鋼板上鉆出的圓形平底孔作為校準對比試塊，她是用于校準儀器和檢測系統的標樣。對比試塊人工缺陷的尺寸不應理解為這些設備所能檢測缺陷的最小尺寸。
9.4.2.2.2對比試塊與被檢鋼板應具有相似的表面狀態和聲學性能。
9.4.2.2.3對比試塊尺寸為：
平底孔直徑：6（0，+0.35）mm
平底孔深度按下述要求：
|
鋼板厚度，mm |
平底孔深度 |
|
17.5 |
T/2 |
|
21.0 |
10mm |
|
26.2 |
T/4 |
|
30.4 |
T/4 |
9.4.2.2.4對比試塊人工缺陷幾何尺寸應由專門計量機構測量檢定。
9.4.2.3儀器及系統校準和校驗
為證實檢測設備及檢測程序的有效性，檢測系統/儀器采 用對比試塊或經購方認可的其他對比試塊進行校驗。
9.4.2.3.1靜態校準：靜態下以對比試塊上的平底孔產生的信號 100%幅度作為設備設定的觸發/報警界限。
9.4.2.3.2動態校準：采用人工或其它方式移動對比試塊或探頭，移動速度應大于或等于正常檢測速度調節設定靈敏度，使探頭均能檢測出對比試塊人工缺陷，且能觸發報警系統。
9.4.2.3.3校驗頻次：校驗頻次為每4小時或每檢測10張鋼板校驗一次（以時間較長者為準），但當交接班或操作人員更換時檢測設備也應校驗。
9.4.2.3.4生產過程中，若發現檢測儀器或系統不滿足校準要求，而且將靈敏度提高3dB后仍不能滿足校準要求，則上次校驗后檢測過的所有鋼板應在重新校準后進行檢測。
9.4.2.4檢測掃查方式
超聲波自動化檢測系統可依照ASTM A435標準規定選擇掃查方式，掃查至少能覆蓋鋼板表面的25%。如在線超聲波檢測存在盲區，則至少縱向板邊50mm、板端300mm范圍內應用人工超聲波檢測或其它有效檢測方式進行檢測。
9.4.2.5驗收
9.4.2.5.1未產生觸發/報警的鋼板判為合格。
9.4.2.5.2產生觸發/報警的鋼板應視為可疑，應按本技術條件重新進行復驗，如復驗中未產生觸發/報警，則應判為合格鋼板。產生觸發/報警的鋼板，則認為該鋼板可疑。
9.4.2.5.3對可疑鋼板可疑區域，應采用手動超聲波檢測方式，確定分層的位置、范圍和大小，按8.6規定進行處理。
附錄：Q/SY XQ13-2002技術條件中8.6條規定
8.6 分層
鋼板端頭及縱側邊上不允許存在分層。
鋼板端部及縱側邊25mm范圍內的分層均是為缺陷，有這種缺陷的鋼板應切除，直到除去這種分層為止。
其它部位上的允許分層的界限值為：
任何方向不允許存在長度超過50mm的分層；長度在30mm~50mm的分層相互間距應大于500mm；長度小于30mm、相互間距小于板厚的若干小分層構成連串性分層，該連串性分層中的所有小分層長度總和不得大于80mm。
超聲波檢驗鋼板、帶材和扁材內部缺陷的
驗收等級規范 BS5996:1993
1、適用范圍
本英國標準規定了用超聲波檢驗鐵素體和奧氏體鋼板，帶材和寬扁材料內部缺陷的驗收等級。6個驗收等級（B1——B6）適用于材料的本體，3個驗收等級（E1——E3）適用于材料的邊緣。還為奧氏體鋼板規定了兩個驗收等級，一個用于材料本體（B7），另一個用于材料邊緣（E4）。
本英國標準包括用人工、輔助人工，半自動或自動檢驗方法檢驗厚度范圍在5mm——200 mm的材料。本英國標準可用于指定用于生產焊管的鋼板、帶材的超聲波檢驗，可根據驗收等級B1——B4和E1——E3探測內部缺陷。
注1：當確定材料用于關鍵用途，以及對于某些等級的奧氏體鋼種，可由買方規定那兩個特殊的驗收等級，一個用于材料本體，加一個用于材料邊緣（分別如BX和EX ）。當規定這些驗收等級時，買方和生產廠之間應協商檢驗靈敏度和將要采納的參考標準，以及缺陷大小和總體密度的驗收標準。
注2：依照本英國標準提供的材料可符合任何用于材料本體或材料邊緣的驗收標準，或用于材料本體和邊緣的任何組合的驗收標準，例如：B3、E2、B3E3、B3E2。
注3：對于厚度小于5mm和大于200 mm（或?qū)τ谟苫瘜W(xué)成分決定的奧氏體鋼板，厚度小于200 mm的鋼板，用超聲波檢驗來探測內部缺陷可能要經歷一些困難。在此情況下，要求買方和生產廠之間進行協商，以確定任何與本英國標準不符之處。
2、標準參照
本英國標準參考了其它出版社的規定版本中的條款。在本文適當?shù)牡胤揭昧诉@些參照標準，在封底內側列了出版社。對這些刊物隨后做的修正或其修訂本，只有在本英國標準引入修正或修訂本時，才適用于本英國標準。
3、定義
對于本英國標準，在BS3683第4部分：1985及下列條款中給出定義。
3.1內部缺陷
在材料厚度范圍內的任何缺陷，例如，平面或?qū)訝钊毕荩瑔蚊婊蚨嗝鎶A雜帶或群。
3.2缺陷
有能接受的內部缺陷，例如，超過規定的最大尺寸或總體密度極限。
3.3總體密度
在規定的每個單位邊緣帶長度或每個單位本體面積內，尺寸大于一個規定的最小尺寸，和小于一個獻寶的最大尺寸的單個內部缺陷數量。]
3.4人工和輔助人工檢驗
由操作人員把一個超聲波傳感器（即超聲波探頭）或幾個傳感器置于材料表面，在材料表面用人工制作適當?shù)奶筋^掃描線，通過直接觀察或安裝在內部的信號振幅報警裝置，用肉眼評定超聲波探傷儀屏幕上的超聲波信號指示。
3.5自動和半自動檢驗
用機械方法把1個超聲波傳感器或多個傳感器置于材料表面，制作適當?shù)膾呙杈�，通過電子手段評定超聲波信號指示。這種檢驗可以是全自動的，不需操作人員參與，或當操作人員執行基本的設備操作功能時，也可以是半自動的。
4．驗收等級
4.1材料本體驗收標準B1——B7的規范由表1給出（還可見圖1）。當依照附錄A檢驗時，如果材料滿足下列要求，就應認為是符合一個特殊的驗收標準。
（a）材料中不應有大于表1中給出的最大的單個缺陷尺寸Bmax
（b）小于最大缺陷尺寸但大于最小缺陷尺寸的缺陷的總體密度不應大于表1中的規定。
注：對于大于最小缺陷尺寸的一個缺陷，必須超過表1中給出的最小面積，最小長度和最小寬度。
4.2材料邊緣驗收等級標準E1——E4的規范應在表2中給出（還可見圖1）。當依照附A檢驗時，如果材料符合下列要求，就應認為是符合一個特殊的驗收等級。
（a） 材料中不應有大于表2中給出的最大單個缺陷面積Emax的內部缺陷。
（b） 小于最大缺陷長度，但大于最小缺陷長度的缺陷的總體密度不應大于表2中的規定。
4.3如果材料不符合一個特殊的驗收標準，則必須采取下列步驟。
（a） 應去除可疑面積，只要邊緣符合適用的驗收標準，則應認為剩余面積是可以接受的。
（b） 該材料應報廢.
表1 材料本體檢驗驗收規范
|
驗收等級 |
最大單個缺陷面積B maxmm2 |
考慮的最小缺陷尺寸(見注1和注2) |
小于Bmax`大于最小缺陷尺寸的缺陷的最大總體密度 |
最大掃描線間距S
mm |
|
面積mm 2 |
長度mm |
寬度mm |
每1m×1 m平方的缺陷數量 |
每500mm×500 mm平方的缺陷數量 |
|
B1 |
10000 |
2500 |
100 |
20 |
5 |
_ |
100 |
|
B2 |
5000 |
1250 |
75 |
15 |
5 |
_ |
75 |
|
B3 |
2500 |
750 |
60 |
12 |
5 |
_ |
60 |
|
B4 |
1000 |
300 |
35 |
6 |
10 |
_ |
35 |
|
B5 |
500 |
150 |
15 |
6 |
_ |
10 |
15 |
|
B6 |
100 |
30 |
5 |
5 |
_ |
5 |
151) |
|
B71) |
50 |
25 |
5 |
5 |
3) |
_3) |
151) |
(1) 對于驗收標準B6和B7,給出的最大掃描線間距是以以使用一個直徑為25mm的探頭為基礎.在使用較小探頭時,最大掃描線間距應是探頭的75%.
(2) 只用于奧氏體鋼板.
(3) 買方和生產廠之間應協議對驗收標準B7的缺陷總體密度的要求。
注1：對一個大于最小缺陷尺寸的缺陷，必須均超過表1中給出的最小面積，最小長度和最小寬度。長度是和掃描軌跡呈直角的尺寸，寬度是平行于掃描軌跡的尺寸（見圖1）。
注2：為了確定可疑面積的范圍，當兩個相鄰缺陷的間距小于這兩個相鄰缺陷中的短軸較小者時，這兩個相鄰缺陷應作為一個缺陷考慮。
注3：驗收等級B
x還可用于材料本體檢驗。該等級的驗收規范應則買方和生產廠之間協議。
材料邊緣檢驗的驗收規范 表2
驗收等級 |
最大單個缺陷尺寸 |
考慮的最小缺陷長度Lminmm |
最大總體密度（每1m長度上小于最大缺陷尺寸，大于Lmin的缺陷數量 |
|
長度Lmaxmm |
面積Emaxmm2 |
|
E1 |
50 |
1000 |
30 |
5 |
|
E2 |
30 |
500 |
20 |
4 |
|
E3 |
20 |
100 |
10 |
3 |
|
E4 |
10 |
50 |
8 |
2 |
（1）只用于奧氏體鋼板。
注1：E
max是縱向尺寸L
max和橫向尺寸的乘積，如果超過E
max或L
max，就認為這個缺陷大于最大缺陷尺寸。
注2：長度是平行于材料邊緣的尺寸。
注3：為了確定可疑的面積范圍，當兩個相鄰缺陷的間距小于兩個相鄰缺陷中的短軸較小者時，這兩個相鄰缺陷應作為一個缺陷考慮。
注4：驗收等級E
x還可用于材料邊緣檢驗。該等級的驗收規范應由買方和生產廠之間協議。
附A （標準）
鋼板、帶材和寬扁材的超聲波檢驗方法
A.1 總述
A.1.1檢驗階段
超聲波檢驗應在軋制狀態或在熱處理后交貨的材料上進行。
A.1.2 人員
檢驗應生產廠指定的,具有認可的合格資格證書的人員執行。
注：資格證書的確認由生產廠和買方協商。
A.1.3 表面狀態
材料應足夠以保證檢驗有效。表面可能有氧化鐵皮、臟物、油脂、涂料和其它干擾檢驗的有效性的外來物質。
A.2 裝置
A.2.1 總述
A.2.1.1 用于人工和輔助人工檢驗的超聲波設備應是脈沖回波型的，依照BS4331：1部分；1978的3部分；1974性能和校對檢驗為準。
A.2.1.2 用于自動和半自動檢驗的超聲波設備應能夠通過自動觸發器\報警器區分可接受的和可疑的材料。
注1：這種區分可以結合對最大允許尺寸缺陷和密集缺陷等內部缺陷面積的評估來實施。可能時要結合標識或分類系統。
注2：在超聲波檢驗之前，自動和半自動設備的性能應由生產廠證明能令買方滿意，它能夠探測到要求的最小尺寸的缺陷。
A.2.1.3 應使用一種能傳導超聲波探頭和將要檢驗的材料表面之間的超聲波的一種液體介質(例如：水或油)。介質不應對材料或其表面光潔度有有害影響。
A.2.2 超聲波探頭
A.2.2.1 應使用一個公稱角度為0º的超聲波壓縮波傳感器。
用于自動和半自動檢驗的超聲波傳感器應是單探頭或雙探頭型。
用于人工和輔助人工檢驗，超聲波探頭的類型應如表A.1中規定。
用于人工和輔助人工檢驗的超聲波探頭類型
表A.1
|
材料厚度t mm |
探頭類型 |
|
5≤t≤20 |
雙 |
|
20< t≤100 |
單(1)或雙 |
|
100< t≤200 |
單(1) |
（1） 當使用一個單探頭時，應采用下列之一：
（a） 在實際應用中，近表面的死區不應超過規定的材料厚度的15%或15 mm，或兩者中較小者。
（b） 若在中規定的近表面死區不實際的話，應在第一和第二個底波之間進行檢驗（見A.4.3）或從材料兩側檢驗。
A.2.2.2 除非由于材料結構而使材料表現出較高的超聲波衰減特性(例如:一些奧氏體鋼種或厚型材上)，否則，最小的超聲波檢驗頻率應該是2MHZ。
注：如果材料表現出高超聲波衰減特征，可以使用一個高超聲波衰減特征的材料，生產廠應告知買方。
A.2.2.3 除非由于材料結構使表現出較高的超聲波衰減特征（例如，一些奧氏體鋼種或厚型材上)，超聲波探頭的最大尺寸應是25 mm。
注：如果材料表現出較高的超聲波衰減特征，可以使用一個較大的超聲波探頭。
如果打算把一個較大的超聲波探頭用于表現出較高超聲波衰減特征的材料，生產廠應告知買方。
A.3 過程
A.3.1 總述
使用下列檢驗方法之一
（a） 只檢驗材料的一個表面，用超聲波脈沖回波技術探測內部缺陷，超聲波通常在垂直于檢驗表面的方向上透射。
（b） 如果由于材料結構使材料表現出較高的超聲波衰減征（例如，一些奧氏體鋼種或厚型材上)，利用超聲波脈沖回波技術，從材料兩側檢驗（如所述）。在該情況下，生產廠應能夠證明從每一側檢驗了厚度超過50%的材料。
（c） 利用自動超聲波透射技術檢驗材料，可證明其效果等同于中所述的超聲波脈沖回波技術。
A.3.2檢驗材料本體
A.3.2.1 在人工和輔助人工檢驗材料本體時，以不超過150mm/s的速度，彼此相對地移動材料和探頭裝置，沿著和主軋制方向呈直角的平等的等距掃描線，掃描材料表面，以保證探測出具有極限長度和寬度尺寸的相關的最小尺寸的缺陷（見表1）
最大掃描線間距應如表1中所示。
A.3.2.2 在自動和半自動檢驗材料本體時，彼此相對地移動材料和探頭裝置，這樣沿著等距的掃描線掃描材料表面，以保證探測到具有極限長度和寬度尺寸的相關的最小尺寸的缺陷（見表7）。
相對于沿掃描線相對移動的每個探頭的脈沖重復頻率應足以保證探測有關的最小長度和寬度尺寸的缺陷（見表1）。
A.3.3 檢驗材料邊緣
在檢驗材料邊緣時，彼此相對地移動材料和探頭裝置，這樣從最后切邊定位的整個區域內能100%地掃描材料表面。為了探測有關的最小缺陷長度L
min（見表2），該區域的寬度應如表2所示。
注：縱邊是平等于主軋制方向的邊，橫邊是和主軋?bào)练较虺手苯堑倪叀?nbsp;
表A.2 用于材料邊緣檢驗的區域?qū)挾?br />
|
材料厚度t mm |
區域?qū)挾?nbsp; mm |
|
5≤t≤33.3 |
50 |
|
33.3< t≤66.6 |
1.5 t |
|
66.6< t≤200 |
100 |
A.4 檢驗靈敏度
A.4.1 靜態調整超聲波設備和傳感器,確定檢驗靈敏度如下：
（a） 僅對于驗收等級B1——B4和E1——E2調整設備靈敏度，在材料的完好部位上得出的第一個底波波高在熒光屏上的100%；或
（b） 對于驗收等級B5和其以上的等級，依據附B，利用有關的距離振幅修正（DAC）曲線，參考試塊，確定設備靈敏度�；�
（c） 對于自動和關自動檢驗設備，保證在檢驗靈敏度上，設備將探測到在靜狀態下標準試件中適當?shù)膮⒖寄繕?biāo)。
A.4.2 對于驗收標準B5——B７，Ｅ３的Ｅ４，用一個直徑５mm的平底孔作參考目標。
注：對于驗收標準Ｂ
Ｘ和Ｅ
Ｘ，買方和廠方應協議參考目標的直徑。
A.4.３ 除非表Ａ.１中另有規定，調整超聲波設備，使超聲波全厚度掃描在入射面和底面之間進行，以便在這段時間內清楚地識破來自內部缺陷的信號響應．
A.4.４ 當使用ＤＡＣ曲線時，調整檢驗靈敏度，在準備ＤＡＣ曲線時，通過檢驗用試塊和檢驗材料之間衰減率的差別，確定靈敏度，要考慮到材料厚度。。
A.4.5生產試驗相同厚度和缸中的材料過程中，要定期校驗設備的檢驗靈敏度。校驗設備的檢驗靈敏度的周期應至少每8小時1次。
A.4.6在任何系統更換或當規定的公稱材料厚度或鋼種改變時，要重新調整設備檢驗靈敏度。
A4.7如果在生產試驗過程中，甚至在提高靈敏度2dB并允許系統漂移后，發現檢驗靈敏度不能令人滿意；則靈敏度檢測前，所有檢驗的材料應在設備檢驗靈敏度重新調整以后重新檢驗，除非備有從單個可識別材料中得出的記錄數據，能夠準確地分出可疑的和可接受的兩類。
A.5 缺陷規范
A.5.1 等級B1——B4和E1、E2存在的內部缺陷有下列幾條指示：
(a)有或沒有一個缺陷回波的存在，底波的信號振幅減少50%；
（b）一個缺陷波使底波下降50%或超過50%。
A.5.2等級B5及B5以上和E3及E3以上存在的內部缺陷有以下指示：
(a)有或沒有缺陷回波，底波的信號振幅減少50%。
（b）存在一個缺陷回波，等于或超過相同深度的一個參照目標的響應，即：等于或超過DAC曲線。
注：在要求檢驗靈敏度較高的材料上，第一個底波信號可以是飽和狀態。在此情形下，有必要用降低的靈敏度再進行一次掃描，以檢驗(a)中所述的缺陷。
A.5.3 缺陷的評定
如果探測到任何缺陷，可通過下列方法評定每個區域的缺陷：
(a) 依據附C，通過人工技術確定那個面積內的缺陷大小和夾雜物密度；或
（b）利用一個能被證明能準確地描繪缺陷的自動系統。
A.6 檢驗報告
當要求時，廠方應向買方提交一份檢驗報告。最低限度應包括下列信息：
（a） 材料（鋼種、熔煉號）識別和尺寸；
（b） 材料狀態（例如：軋制、正火）；
（c） 探頭型號、尺寸和頻率；
（d） 檢驗設備型號和模式；
（e） 使用的介質；
（f） 掃描模式；
（g）與本英國標準的有關驗收等級相一致的報告；
（h）操作人員的身份（UT）資格證書）。
附B 用于建立一個距離振幅修正（DAC）曲線的技術
B.1 原理
在該技術中，在聲波入射面下，同一材料深度上比較從一個內部缺陷返回的能量和從一個參照返回的能量。
通過選擇一個適當?shù)膮⒄漳繕?biāo)，確立一個臨界信號響應曲線，內部缺陷在該曲線處變得明顯并將隨之開始規定的變化。
對照目標通常是一個平底孔，但是，只要選擇的凹口的長度和寬度能提供一個基本上等于利用同樣設備傳感器類組合，從規定的平底孔得到的超聲波信號，也允許使用三角形凹口。
該技術要求提供一個專門準備的接近被檢驗材料厚度的檢驗用試塊，在不斷加深的材料深度上，該試塊包含一系列的直徑相同的平底孔目標。
B.2 檢驗用參考試塊
注：在實際應用中，檢驗用試塊應具有和檢驗材料基本相似的聲波性能。入射表面應平直，內部沒有經常出現的可識別的超聲波響應的內部缺陷。如果檢驗用試塊的衰減系數明顯不同于被檢驗的材料，則應采用靈敏度補償（見A.4.４）。
檢驗用試塊的外部尺寸，長度和寬度應由廠方選擇，以便參照目標能滿足彼此和從檢驗用試塊的端面及棱邊分開，以避免相互開撓，這樣就可以從每個參照目標上得到一個清晰地可分辨的信號指示。檢驗用試塊的較低表面，便于采用參照目標。
對于優質鋼種B5——B7，E3和E4，平底孔參照目標的直徑應是5mm。
注：對于優質鋼種BX和EX，買方和供方之間應協議平底孔參照目標的直徑。
使用的平底孔的直徑和凹口的寬度公差應是±5%。每個參照目標的底部應是標準平直的，平行于超聲波入射面（在2%以內），且沒有能明顯地降低其超聲波反射能力的凹坑或劃痕標志。參照目標的邊側應垂直于超聲波入射面。
B.3 DAC曲線的結構
對檢驗用規塊中的每個對照目標的響應作一個最初的評定，以確定哪個參照目標給出最大響應。
用經過最大響應的參照目標而優選的探頭，調整設備增益/衰減器控制，設定回波高度大約為整個熒屏高度的80%。在熒屏上標出回波尖端的位置，記錄增益/衰減器值。
該增益調整是檢驗靈敏度。
在記錄的增益/衰減器值中，優選檢驗用試塊中每隔一個參照目標上的傳感器，反過來，對于每個目標，要標出回波尖端在熒屏上的位置。
在熒屏上畫一條連接標出點的缺陷探測器的曲線。該曲線是DAC曲線，不包括檢驗用規塊/缺陷探測器/傳感器組合使用在內。在使用其它組合時，應建立獨立曲線。
附C 通過人工超聲波掃描測定內部缺陷的大小
C.1 總述
人工超聲波脈沖回波掃描測定鋼板、帶材、寬扁材內部缺陷大小的過程在C.2中敘述。
該過程采用已知的6ｄＢ衰減法或半波法，以這一事實為基礎，即當半個超聲波聲束擊到一個內部缺陷時，缺陷回波振幅從最大的缺陷回波振幅上減小了6ｄＢ。
該方法能準確地描繪等于或大于探頭面積的一個缺陷。對于較小的缺陷，該方法在一定程度上將缺陷尺寸放大。
該方法適用于描繪表1中的驗收標準B1-B5和表2中E1-E的缺陷尺寸。
對于驗收標準B6、B7、BX、E4和EX，可以采用該方法，但是缺陷尺寸放大會造成不準確。在這些情況下，可使用其它適用的測尺寸技術。
C.2 過程
將探頭置于缺陷上反復掃描以獲得最大的回波振幅.調整增益值,以便使信號振幅位于整個熒屏高度的40%到80%之間。記下實際高度。把增益值提高到6ｄＢ，在缺陷邊緣上方移動傳感器，直到缺陷回波降至記錄的熒屏高度。然后，缺陷的邊緣和傳感器的軸重合。在很多方向上重復該動作，這對描繪缺陷邊緣很有必要。當使用雙晶傳感器時，雙晶體的隔聲層應和缺陷的周邊呈直角。
如果內部缺陷嚴重地按超聲波聲束定向，就認為其邊緣和探頭的軸在第一個底波的信號振幅降低到6ｄＢ的那一點上重合。測繪完內部缺陷的邊緣后，測定其平行于和橫向于軋制方向的最大尺寸。該尺寸的乘積被定義為缺陷的面積。
